激光切割機應用氣動控制組合閥服務案例
深圳市煜德鑫激光科技有限公司是一家將“EDSON”光纖打造成“中國最值得依賴的激光設備品牌”

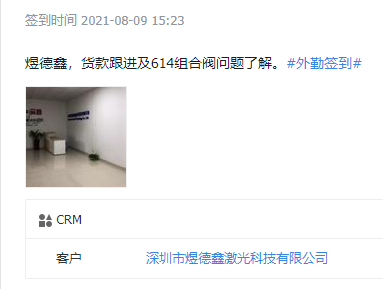

藤倉自動化工程師“熊工”前往貴公司，分析光纖激光切割機產品結構與業務應用，實時跟進處理組合閥解決方案及相關配套設備問題。
相關知識——激光切割機氣動電磁閥和控制比例閥的介紹：
什么是氣動電磁閥？
氣動電磁閥是控制空氣或工藝氣體流量的機電設備。它們主要用于控制氣缸、渦輪機（氣動馬達）、隔膜和管等氣動執行器。氣動電磁閥和執行器形成輔助空氣回路。這些設備用于控制工廠設備。其他氣動電磁閥用作某些設備或過程的組成部分。例如壓縮空氣系統、真空系統、通風系統和氣動設備。
電磁閥工作原理：
氣動電磁閥的核心是電磁閥。螺線管是一種將電能轉化為機械作用的電磁致動器。它由緊緊纏繞在鐵芯上的盤繞線和鐵磁插頭或柱塞組成。當電流通過線圈時，會產生磁場。磁力線可以想象成一系列以電流軸為方向的圓。在電流流過環形線圈的情況下，這些圓圈結合形成磁場。
線圈周圍的磁場使鐵磁柱塞被吸引?？梢酝ㄟ^兩種方式增加產生的電磁力。第一種是在線圈中添加更多的回路或繞組。這增加了從線圈發出的磁場線或磁通量的數量。
第二種方法是增加流過線圈的電流量。這會增加進入螺線管的電源電壓。電磁閥可在直流或交流電壓下運行。
什么是控制比例閥？
比例閥是一種能夠響應電輸入變化而改變輸出的閥。這些閥也稱為電液閥，它們與液壓伺服閥有一些相似之處，因?yàn)樗鼈兌际请娍氐?。在該閥中，閥芯在螺線管的幫助下被驅動。伺服閥和比例閥的主要區別在于伺服閥用于閉環系統，而比例閥用于開環和閉環系統。比例閥可用作方向控制閥或壓力控制閥，但大多數情況下這些閥用作方向控制閥。驅動是在電信號的幫助下完成的。閥門的流向和流量受控制信號的影響。

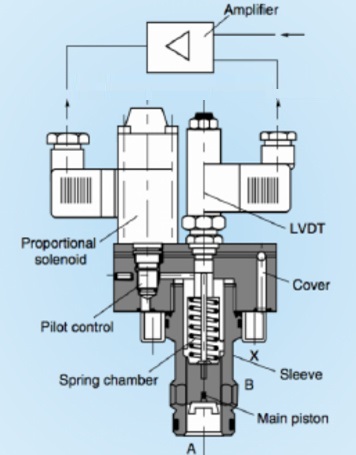

比例閥的工作原理:
比例流量控制閥可視為液壓閥驅動與先進電子控制的結合。通過使用比例閥減少液壓回路，當使用比例閥時，它將減少系統中的組件數量。使用比例閥可以提高系統的精度和效率。比例方向控制閥會根據輸入的電信號改變流體流量。這些閥門產生與電子控制輸入成比例的輸出。輸出將采用三種形式，即方向、壓力和流量。閥門中的線圈主要在直流下運行，并且可以通過改變電壓來運行。這將產生變化的力，該力用于移動線軸。這些閥門具有高效率和準確性，遠程啟動是該閥門的另一個優點。這些閥門能夠控制氣缸或其他液壓馬達。
閥門的操作是通過從外部設備接收到的信號進行的，該設備可以是PLC、計算機或電位計?？刂蒲b置將向閥門驅動器卡提供電信號，并向閥門電磁閥發送電流信號。閥芯將由于作用在其上的力而移動，并在泵和執行器端口之間形成流動路徑。根據輸入的輸入信號，發生閥芯移位。傳感器用于檢查閥芯運動。
