電氣設備控制電路中的短路、過流和過流保護電路特性
所有電氣設備都有其額定功率。當超過額定功率時稱為過載，對狀態的保護稱為過載保護。電氣設備內部的短路保護稱為短路保護，零電壓也稱為無電壓保護。當發生停電時，具有上述功能的電路會自動停止，下次供電時電氣設備不會自動啟動。此功能的目的是防止操作者在斷電時忘記切斷電源，下次通電時電氣設備會自動運行，造成事故。總包控制電路具有此功能。
一、短路保護
當電氣控制電路中的電器或接線絕緣損壞、負載短路或接線錯誤時，就會發生短路故障。短路時產生的瞬態故障電流為額定電流的10倍至數十倍。電氣設備或配電線路上的短路電流產生的強大電力可能會損壞、產生電弧甚至引起火災。

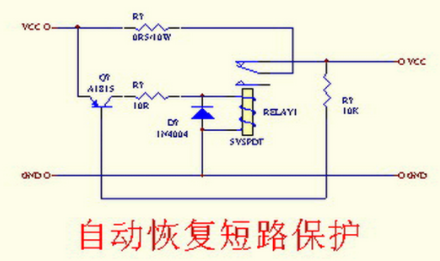

短路保護要求在短暫故障后立即切斷電源。通常的方法是連接保險絲保護器或低壓斷路器。低壓電路的工作電流是電動機啟動電流的1.2倍。
二、過流保護
電流是指電機或電器元件超過額定電流的運行狀態。過電流一般小于短路電流，在額定電流的6倍以內。電流中過流的可能性大于短路的可能性，尤其是電機頻繁啟動和反轉時。在過流的情況下，如果電流值剛好在最大允許溫升之前，電器元件仍能正常工作，但過流產生的浪涌電流會損壞電機，產生的瞬時電磁轉矩會損壞機械傳動部件。因此，必須切斷電源。

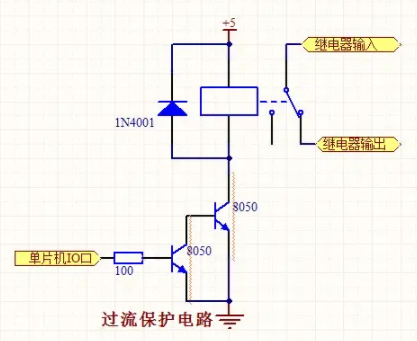

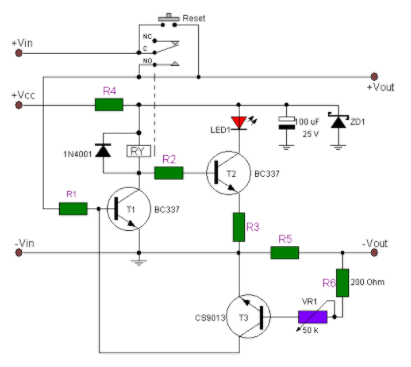

過流保護通常由過流繼電器實現。將過流繼電器的線圈接到被保護電路上，當電流達到設定值時，過流繼電器動作。并且常閉觸點連接到接觸器線圈的支路以閉合接觸器線圈。然后斷開主電路中接觸器的主觸點，及時關閉電機。
三、過載保護
負載是指電動機的運行電流超過額定電流但小于額定電流1.5倍的運行狀態。并且運行狀態在過流運行狀態范圍內。電機長期過載，繞組溫升超過允許值，絕緣老化損壞。由于受電動機短時涌流或短路電流的影響，過載保護不需要瞬時動作，因此通常采用熱繼電器作為過載保護元件。
當6倍額定電流的電流通過熱繼電器時，應等待5s才能動作。熱繼電器的加熱元件可能在熱繼電器工作之前已經燒毀。因此，在使用熱繼電器進行過載保護時，必須同時安裝熔斷器保護器或低壓斷路器等短路保護裝置。
