電磁閥交流電流和交流功率主要由螺線管線圈的感抗決定
交流線圈的交流電流和交流功率主要由螺線管線圈的感抗決定。并且交流線圈的電感隨線圈條件而變化。
一、交流線圈電流特性
對于交流線圈，電感在限制通過線圈的電流方面起主要作用。閥芯的位置會影響線圈的電感。隨著電樞完全就位，電感將處于最高值，并將電流限制在其“保持”值。隨著電樞移向其斷電位置，電感將減小，電流將達到最大值。這是螺線管最初通電時發生的“涌入”電流。
在典型的電磁閥操作中，浪涌電流的持續時間非常短（~20到50毫秒）。即使持續時間很短，螺線管的電壓源也必須能夠提供浪涌電流。電樞完全就位后，電流將下降到較低的保持電流。
二、直流線圈電流特性

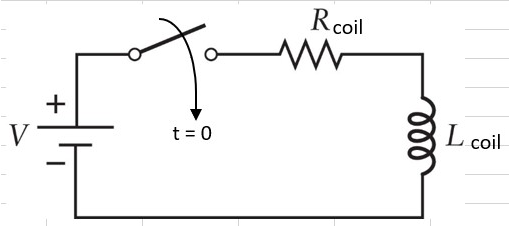

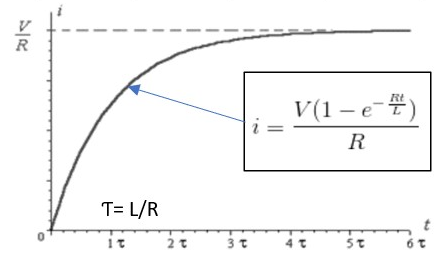

對于穩定的直流電壓（頻率為零），XL為零（無反對），這意味著電感器通過直流電流，但抵抗交流電流。因此，對于驅動開/關閥的直流線圈，電感不會影響穩態電流。它只是在電流響應中提供了短暫的延遲。（時間常數為?=L/R的指數響應）。
對于裸線圈，直流線圈的時間常數通常為幾毫秒，但安裝在閥門上時會顯著增加。這種電流響應延遲限制了開/關電磁閥的最大循環速率。
當線圈電流關閉時，線圈電感也會導致感應電壓瞬變。這種電壓瞬變會導致電弧放電，這可能會損壞電子開關或驅動線圈的機電開關或觸點。通常通過在線圈上放置二極管或TVS抑制器來保護驅動線圈的設備免受這種損壞。
這些二極管或抑制器可以嵌入線圈中，也可以安裝在電路或電子控制系統的外部。當使用脈寬調制(PWM)驅動器來控制螺線管電流時，線圈電感會影響平均電流和紋波電流。
