電磁繼電器怎么接線，電磁繼電器接線方法示意圖？
發布時間：2022-09-07 16:34:42點擊量：

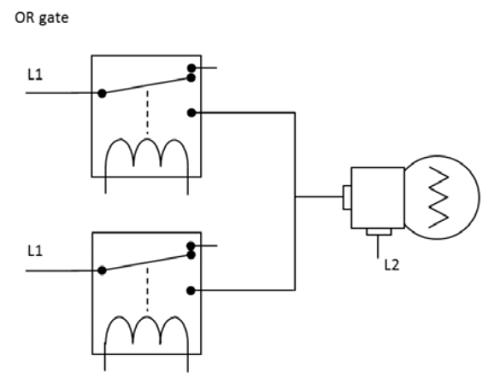

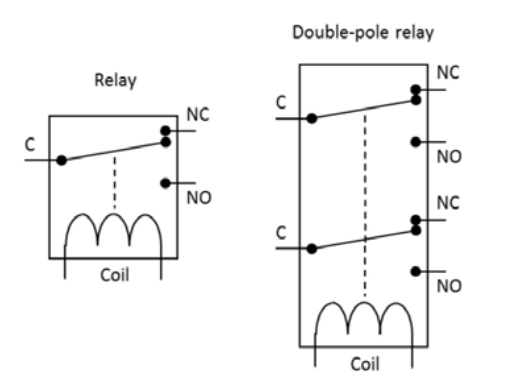

電磁繼電器和兩個邏輯門的示意圖。圖1顯示了一個單極繼電器。只有當線圈被電流激活時，公共(C)抽頭才會改變其位置，從而與NO端子接觸。圖2顯示了具有兩組觸點的雙極繼電器。中間部分顯示了一個與門。只有當兩個繼電器的線圈被激活時，電流才會從L1流向L2，從而打開右側的燈泡。圖3顯示了一個或門。當一個或兩個繼電器線圈被激活時，燈泡就會亮起。
