如何找到初級線路電流互感器 (CT) 的極性？
電流互感器用于感測初級線路電流。電流互感器通常稱為CT。CT是兩個終端設備。CT的輸出電流來自一個端子，如果電流循環其他電氣設備后返回同一CT，則輸出電流相同。
電流互感器的輸出直接提供給保護繼電器、電能表、電流測量儀器等電氣傳感設備，以便從這些設備中獲得準確的結果。電流互感器的端子極性應與設備的極性正確連接。
否則（極性反轉），設備開始出現故障，即電能表顯示負讀數，繼電器可能讀取負電流，因此繼電器可能激活跳閘電路，反向功率繼電器激活是交流發電機或發電機電路，等等。讓我們看看如何識別電流互感器的極性：
方法一：通過套圈號識別：
套圈識別是我們電路的核心。套圈只不過是用塑料環打孔的電纜端子編號。它用于讀取任何人的電路。此處，CT端子用S1和S2編號。S1和S2編號是CT電纜的唯一編號，并且在尾端和頭端都提到了這兩個編號。尾端表示面板為接線盒側，頭端表示CT端子側...
方法二：使用制造貼紙P1和P2。
通常CT P1代表電流進入側，P2代表電流離開側。順便說一下，當前進入終端是S1，當前退出終端是S2。

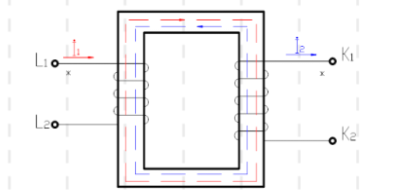

方法三：用K和L識別：
一些制造商使用K和L名稱代替P1和P2。同樣，K指的是流入端子S1的電流，L指的是流出端子S2的電流。
方法四：電流進出：
初級電流輸入端為S1，初級電流輸出端為S2。
方法五：使用MOV終端
MOV代表金屬氧化物壓敏電阻。它用于保護電路免受高壓影響。用于MOV，以保護電流互感器免受二次開路災難的影響。MOV以您可以識別的方式安裝了CT S1端子。
方法六：連接電能表
這種方法是一種現場測試方法。您必須將電流互感器連接到電能表。如果電能表顯示負值，則意味著您必須更改CT或電能表側的連接極性。
方法七：使用現代測試設備：
一些現代測試儀用于離線識別CT極性。
