PNP傳感器工作原理識別及使用
為什么需要在某些應用中使用PNP傳感器，哪些標記和圖表可以讓識別這些設備？將傳感器集成到控制系統中可能是一個棘手的過程。不僅傳感器類型多種多樣，而且還存在相互競爭的電氣特性。
可編程控制系統，與等效的模擬有線控制相比，它們高效且耗電更少，而且對于數字控制系統而言，布線要容易得多。
可編程系統也更容易在幾秒鐘內優化、更改和改進，而無需任何新硬件。我可以從世界上幾乎任何地方訪問數據，只需幾根網線就可以監控大量操作。但是讓面對現實，數字系統的一些術語和設備要求可能會非常令人困惑。在討論傳感器及其廣泛的傳感器類型、極性和正常狀態時，這種混淆是顯而易見的。
在本文中，將闡明PNP傳感器的用途和應用，如何自信地識別PNP傳感器的極性，以及名稱背后的基本原因，這聽起來就像雙極晶體管一樣非巧合。
PNP傳感器工作原理是什么？
PNP傳感器與任何其他傳感器或輸入設備的區別在于，當內部觸點連接時，電流從傳感器發出，并進入接收控制器。
可編程控制系統對極性等特性特別敏感的原因是數字電子設備包含“二極管”，它只允許電流沿單一方向流動。
相比之下，許多模擬設備（例如白熾燈泡）可以在任一方向接受電力-甚至可以在交流輸入的情況下雙向接受電力。這在燈、繼電器、螺線管和許多其他設備上很常見。但是數字電氣系統絕對必須正確連接。
電流可能有兩個方向，為了與制造商的印刷品和圖表保持一致，所有流動方向都將是傳統的，從+v到-v?？赡芸紤]的兩個方向是流入數字電路的電流，或流出數字電路的電流。
所述輸入模塊一個的PLC，VFD，或任何其他控制設備被設計成感測當其任一端子的電路允許電流流過。這表明觸點已關閉，并且變?yōu)椤罢妗?。輸入端子本身是電路的一部?它必須是，否則電流無法流動。
如果有一種期望電流流入其端子的數字輸入類型，那么必須有一種將電流輸出的傳感器。如前所述，這正是PNP傳感器的功能。
如果設備發出電流，稱之為“采購”。因此，PNP傳感器也稱為“源”傳感器。
這很容易記住，因?yàn)閭鞲衅魇请娏髟?。如果設備接受電流輸入，則稱其為“下沉”。這意味著源傳感器必須與漏輸入模塊一起使用?？梢杂涀⌒g(shù)語下沉，因?yàn)橄鲁劣幸粋€向下通向最低電位區域的排水管，即接地。
如何識別PNP傳感器？
能夠區分您何時擁有PNP傳感器，或您的數字控制器何時需要PNP傳感器輸入，這一點非常重要。
為了識別傳感器，可以使用數據表，或者通常是側面的圖表，甚至是電壓表。
數據表將始終列出PNP（或其合作伙伴NPN）器件的極性。使用搜索引擎，輸入部件號和“數據表”，將提供信息。術語來源也可用于識別PNP極性。在許多制造商的零件編號方案中，P會泄露極性。

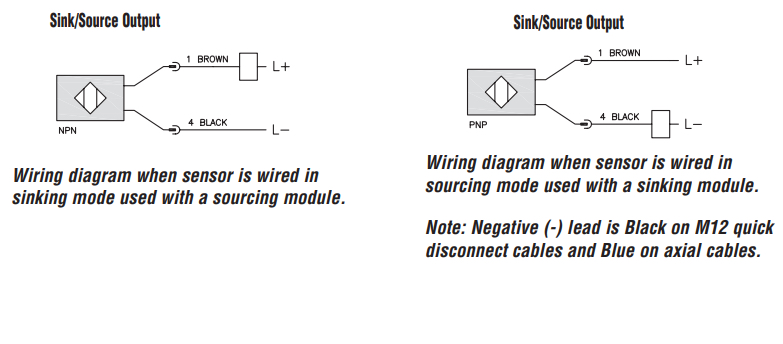

如果沒有現成的數據表，但在傳感器的側面或末端印有圖表，則該圖表將通過某種方式識別“負載”設備。有時可能會看到LOAD一詞。

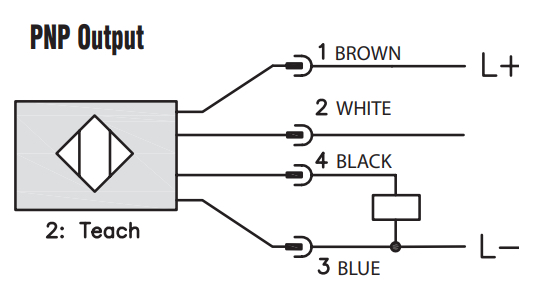

有時，一個兩邊都有線條的小矩形將代表負載。其他時候，一根電線上的箭頭可能指示電流流入或流出負載的方向。但無論如何，PLC終端都是的“負載”。
如果箭頭指向負載，這意味著電流從傳感器輸出，因此它是PNP類型。負載矩形將有兩條線連接到它，一條來自傳感器，另一條連接到+或-電壓。
如果負載矩形連接到-電壓，這意味著負載返回到地面或者是“下沉”型負載。所以電流必須輸入到負載，然后從傳感器輸出，已經確定了PNP傳感器。
最終檢查使用電壓表，只要傳感器工作正常且連接正確，否則，測試可能無法證明任何事情。
首先，斷開連接到PLC的負載線。將儀表的COM引線連接到-v地，測量負載線上的電壓。當傳感器激活和停用時，電壓應在0v和24v之間擺動。
測量到24伏表示傳感器正在通電，并試圖將電流發送到PLC。這是一個PNP傳感器。
同時，您可以測試以驗證PLC是否需要PNP傳感器連接。在負載線仍然斷開的情況下，COM引線仍然在-v地中，測量PLC輸入端子。
如果您測量0v，則意味著模塊將很容易接受電流，準備將其發送到地面。這正是PNP傳感器適用的模塊。
什么是PNP傳感器？
PNP名稱與類似名稱的PNP雙極結晶體管一起使用。在PNP晶體管中，電流被發送到發射極引腳，并通過基極和集電極流出。當電流流過管腳時，允許更大的電流流過集電極。
在PNP傳感器中，負載設備連接到集電極引腳。當傳感器被它使用的任何傳感元件激活時，這將允許電流通過基極，并通過集電極輸出更大量的電流，并傳輸?shù)截?fù)載。
從傳感器發送電流是PNP極性類型的定義。傳感器的命名約定絕非偶然，它是故意采用雙極晶體管結構構建的，并以該名稱命名。
PNP（源）傳感器的極性是獨一無二的，僅允許將電流發送到負載設備，并且必須與正確的負載匹配才能接受（吸收）電流。它們可以通過數據表或負載設備直接連接到-v地的圖表直接識別。
最后，可以通過在電線與負載斷開后測量負載電線上的24伏電壓來驗證它們。
