緊湊型氣缸的作用性大不大？
“少即是多”的趨勢似乎在氣動執行器市場上很普遍，因為OEM設備的空間非常寶貴。緊湊型氣缸可追溯到1950年代后期，可滿足必須安裝在非常狹小的空間中的短行程、薄型、緊湊型執行器的需求。事實上，這種氣缸類型以最小的整體外殼尺寸提供了可能的最長沖程。
今天，當空間有限且需要機械驅動時，使用壓縮空氣的緊湊型氣缸通常是主要的解決方案。典型的緊湊型氣缸的孔徑范圍為?至4英寸（12至100毫米），標準行程范圍為1/16至4英寸（1.5至100毫米）。典型的最大標準行程為4英寸。(100 mm)，這些氣缸也經常被稱為短行程氣缸。
最初的煎餅式氣缸是鉆孔的主體設計，如圖1中的剖視圖所示。除了鉆孔的主體設計之外，現在還提供圓形和方形設計的傳統拉桿/墊片配置的緊湊型氣缸，圖2，以及擠壓體設計，圖3。
緊湊型氣缸具有活塞桿配置（與無桿氣缸相反）?；钊麠U氣缸有兩種作用方式：雙作用和單作用。雙作用氣缸（其中圖1是一個示例）使用壓縮空氣為伸展和縮回行程（前后移動桿）提供動力。這種布置使雙作用油缸非常適合推拉負載。以下是一些常見的雙作用、緊湊型氣缸應用功能：
?組裝?彎曲?夾緊?送料?成型?提升?下降?定位?壓制?加工?沖壓?搖動?分揀
單作用氣缸只向活塞的一側提供壓縮空氣；另一側與大氣相通。根據空氣是通向帽蓋還是桿端，決定了桿是伸出還是縮回。最常見的類型是帶有內部彈簧的壓力擴展型，當排氣時使活塞返回其原始位置。這通常稱為彈簧復位。
彈簧伸展是指氣壓使桿縮回，當壓力消除時，彈簧力使桿伸展。這使得單作用氣缸適用于僅需要在一個方向上施加力且返回行程不受阻礙和卸載的情況。這些在出于安全原因必須在發生電源故障時采取規定位置的區域中也很受歡迎。
典型的單作用、緊湊型氣缸應用功能包括：
?襟翼和杠桿的致動
?夾緊
?彈出
單桿配置在整個氣缸行業中無疑是最常見的。然而，雙桿氣缸設計在許多應用中非常有用。
雙桿油缸用于：
?當活塞兩側需要相等的位移時
?當氣缸需要在兩側做功時?當在
機械上將負載耦合到每一端時，或者
?當額外的一端可用于安裝凸輪時用于操作限位開關。
多種活塞選擇
多個活塞用于增加氣缸的推力。與大缸徑缸相比，在狹小空間內可以獲得更高的力，當需要一個以上缸時，大缸徑需要更大的占地面積和中心到中心的空間。
該技術也已被納入緊湊型氣缸部分。圖中顯示了一個4級增力緊湊型氣缸。以橫截面視圖顯示了其擴展功能。
如果應用需要緊湊型氣缸以及中等負載位置，則可以通過單個氣缸實現三個或更多桿位置。最受歡迎的是3位配置。

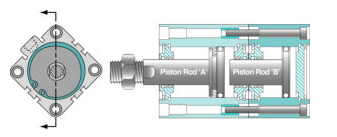

圖中顯示了擠壓本體、3位氣缸的橫截面圖，其中為了說明的目的，活塞桿被顯示為部分延伸。兩個圓柱體使用兩個內六角螺釘連接。活塞桿“B”延伸穿過前油缸的蓋端，并在其延伸時推動活塞“A”。要設置位置#1，假設兩個活塞都縮回；在位置#2桿'B'延伸移動桿'A'部分向前；當桿“A”完全伸出時，到達位置#3。您可以看到桿“A”必須比“B”長，以便在氣缸中獲得三個離散位置。
應用
選擇緊湊型氣缸是根據它們執行特定功能的能力。這些功能是無限的。以下是一些通常使用緊湊型氣缸的常見應用和行業示例：
?汽車售后市場?電子動畫?汽車裝配?輸送系統?定制機械和設備?門窗框架制造?材料處理?包裝?碼垛?紙張加工?塑料模具機械?印刷?機器人?沖壓和成型，以及?半導體加工
