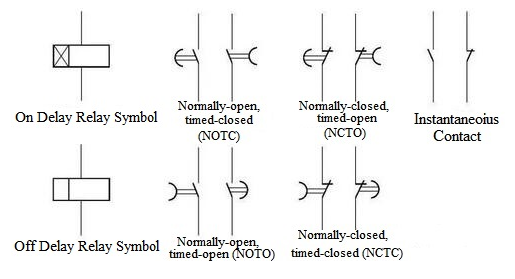

四類時間繼電器接點的符號說明，時間繼電器的符號原理圖！
發布時間：2022-12-23 15:16:17點擊量：
NOTC（常開，時間關閉）：當線圈不通電時，NOTC觸點常開。它通過給繼電器線圈通電來關閉，但只能在線圈持續通電后的規定時間內關閉。觸點的移動方向（閉合或打開）與標準常開觸點的移動方向相同。由于延時發生在線圈通電的方向上，所以這類觸點為常開和接通延時。
NOTO（常開、定時開啟）：與NOTC觸點不同，定時動作發生在線圈斷電時。由于在線圈斷電時會產生延時，所以這類觸點是常開和斷開延時。
NCTO（常閉、定時開啟）：當線圈未通電時，NCTO觸點常閉。通過給繼電器線圈通電，觸點打開，但只能在線圈持續通電后的指定時間內打開。觸點的運動方向（閉合或打開）與標準常閉觸點相同，但在打開方向有延遲。
NCTC（常閉，時間關閉）：NCTC觸點類似于NCTO觸點，因為當線圈在斷電時常閉，線圈通電時常閉。
