什么是過電流繼電器，過電流繼電器的工作原理圖解？
發布時間：2022-12-29 18:27:31點擊量：
過電流繼電器是根據通過它們的電流的增加而工作的繼電器，也可以根據規定的時間進行整定。時間測量與安全協調有關。過電流繼電器簡單、便宜且工作速度更快。
過電流保護與過載保護有很大不同，過載保護通常使用繼電器在與被保護設備熱容量相關的特定水平下運行的時間。
雖然過電流保護完全是為了中斷清洗過程，但即使采用這種布置，通常也是通過一定程度的過電流來實現的。因此，必須知道最大負載電流，以確定最大負載的最小電流比，該電流比足夠高以啟用過電流繼電器。
過電流繼電器的作用：
1.短路保護和過載安全
2.輻射系統配電和次輸電網絡的主要安全
3.儲備備用發電機、電力變壓器、輸電線路。

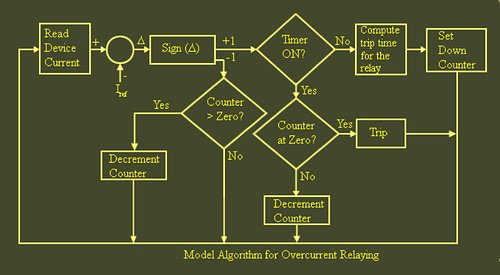

第一步是讀取當前設備。器件電流經CT降壓后經A/D轉換器數字化?？梢允褂酶鞣N參數估計方法從當前樣本估計基本分量的大小。
這些方法將在以后的會議上進行更詳細的討論。在下一步中，將輸入電流與參考電流進行比較。如果的符號為正，則表明有失敗的可能。I/Iref比率也稱為插頭設置乘數(PSM)
