交流伺服電機的轉子表示方式和輸出構造
交流伺服電機是一種使用交流電輸入以產生精確角速度形式的機械輸出的伺服電機稱為交流伺服電機。交流伺服電機基本上是兩相感應電機，但在設計上有一些例外。
交流伺服電機的輸出功率在幾瓦到幾百瓦之間。而工作頻率范圍介于50至400赫茲之間。它為反饋系統提供閉環控制，因為這里使用一種編碼器提供有關速度和位置的反饋。
交流伺服電機的構造：
交流伺服電機可以看作是兩相感應電機。然而，交流伺服電動機具有一些普通感應電動機所不具備的特殊設計特點，因此據說兩者在結構上有所不同。它主要由定子和轉子兩大單元組成。

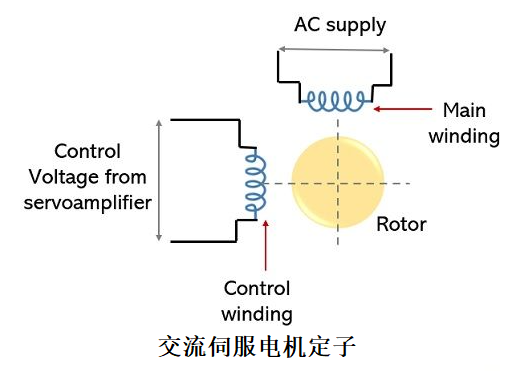

定子：首先看下圖，代表交流伺服電機的定子：
交流伺服電機的定子由兩個獨立的繞組組成，繞組在空間上呈90°均勻分布。在兩個繞組中，一個稱為主繞組或固定繞組，而另一個稱為控制繞組。
作為輸入的恒定交流信號提供給定子的主繞組。然而，顧名思義，控制繞組提供可變控制電壓。該可變控制電壓是從伺服放大器獲得的。
這里需要注意的是，要獲得旋轉磁場，施加到控制繞組的電壓必須與輸入交流電壓相差90°。
轉子：轉子一般有兩種；一種是鼠籠式，另一種是拖杯式。

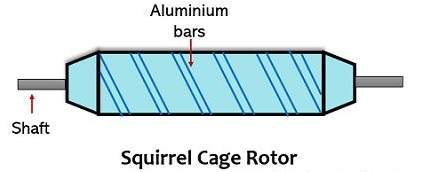

鼠籠型轉子如下圖所示：
在這種類型的轉子中，長度大而直徑小，并且由鋁導體構成，因此重量更輕。這里需要注意的是，普通感應電機的轉矩-速度特性同時具有正斜率區域和負斜率區域，分別代表不穩定區域和穩定區域。
然而，交流伺服電機被設計成具有高穩定性，因此其扭矩滑差特性不能有正滑差區域。與此同時，電機中產生的扭矩必須隨速度以線性方式減小。為實現這一點，轉子電路電阻應具有高值和低慣性。由于這個原因，在構造轉子時，直徑與長度比保持較小。鼠籠式電機中鋁條之間氣隙的減小有助于減小磁化電流。

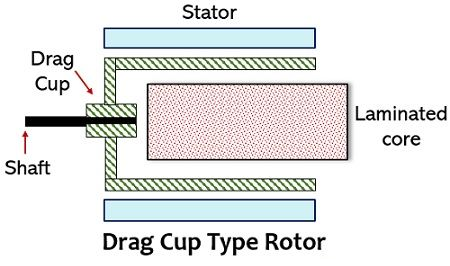

拖杯式轉子的表示：
這種類型的轉子在結構上與鼠籠式轉子不同。它由一個鋁制疊片芯組成，在其周圍存在拖杯，兩側都有一定的氣隙。這些拖杯附有一個驅動軸，以方便其操作。磁芯兩側的兩個氣隙導致慣性減小，因此用于功率要求較低的應用。
