旋轉氣缸內部結構圖及圖標形式
發布時間：2021-07-21 14:23:01點擊量：
旋轉氣缸內部結構圖表示形式：
典型氣缸的主要部件是：帽端端口(A)、拉桿(B)、桿端端口(C)、活塞(D)、筒體(E)和活塞桿(F)。圖1和下面描述的功能適用于雙作用氣缸。
如圖1所示，缸筒兩端用蓋帽和端蓋密封。在該氣缸內，活塞以線性方式驅動桿。當壓縮空氣通過端蓋進入時，活塞遠離端蓋并將活塞桿推出。這種運動稱為正/正運動，與此運動相關的腔稱為正腔。負室位于對面。當壓縮空氣進入桿端端口時，桿被推回負位置。
活塞和桿在空氣進入（藍色箭頭）和空氣流出（灰色箭頭）時的運動。左圖顯示帶有正室(A)的正運動，而右圖顯示負運動和負室(B)。
氣缸直徑是氣缸的內徑或活塞的直徑。行程長度標識活塞/活塞桿可以移動多遠。氣缸的直徑和行程是識別氣缸的兩個重要屬性。

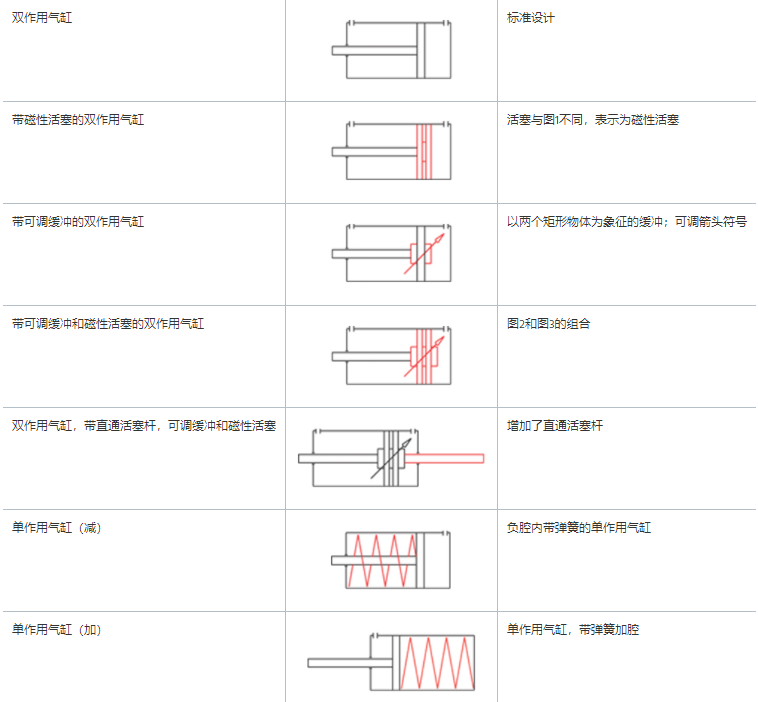

旋轉氣缸不同類型種類的圖標表示：
