光耦合器如何連接繼電器？繼電器與光耦直接連接方法？
一、光耦合器的工作原理
光耦合器是一種將LED和光電晶體管封裝在密封、防水、防光封裝內的器件，采用8引腳IC（類似于555 IC）的形式。LED通過幾個引腳輸出端接，而光電晶體管的三個端子通過其他三個指定的引腳輸出端接。
使用光耦合器操作繼電器的想法很簡單，就是從源提供輸入直流，需要通過限流電阻將其與LED引腳隔離（就像我們通常對普通LED所做的那樣）并切換光晶體管響應所施加的輸入觸發。
光電晶體管輸出通常用于驅動前面的隔離級，例如繼電器驅動級。
二、繼電器與光耦直接連接方式

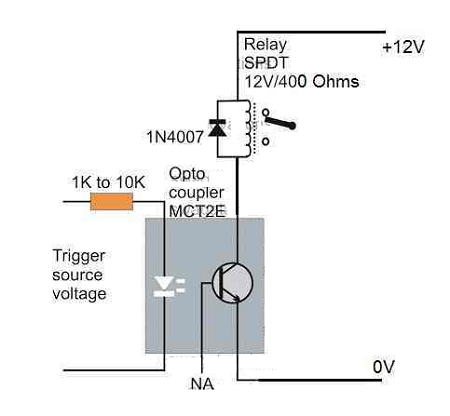

在下面的電路圖中，我們可以看到如何將繼電器直接與光耦合器內部晶體管的集電極連接。
雖然上面的連接圖看起來簡單易行，但必須確保繼電器線圈電阻不低于300歐姆，否則光耦可能會發熱并被損壞。因此，如果您想使用上述配置并將繼電器直接與光耦連接，那么您必須首先測量繼電器的線圈電阻并確保其高于300歐姆。這是因為，大多數光耦合器無法處理超過50 mA的電流作為負載電流，因此繼電器線圈必須具有相對較高的電阻，以使其不會通過超過30或40 mA的電流。
以下概念展示了如何使用晶體管通過光耦合器配置繼電器驅動器。如下電路圖所示，繼電器驅動器可以由NPN晶體管或PNP晶體管組成。
當繼電器線圈電阻較低（低于300歐姆）并且繼電器需要高于50 mA的電流時，建議使用外部晶體管。
（1）使用PNP晶體管

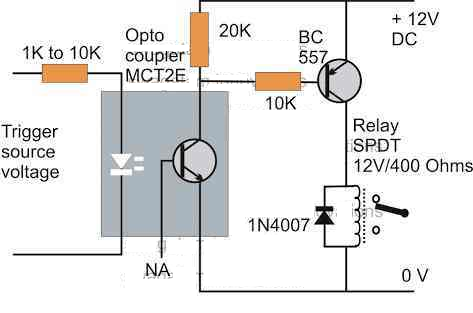

如下圖所示，PNP繼電器驅動器與光耦合器連接。當為BC557等PNP晶體管時，晶體管的基極端與光耦內部晶體管的集電極端耦合，發射極接正極線，集電極引腳配置繼電器。
與繼電器相關的續流二極管可保護晶體管免受繼電器線圈產生的反電動勢電壓尖峰的影響。電阻值并不重要，兩個電阻可以使用4k7到22K之間的任何電阻值。
?。?）使用NPN晶體管

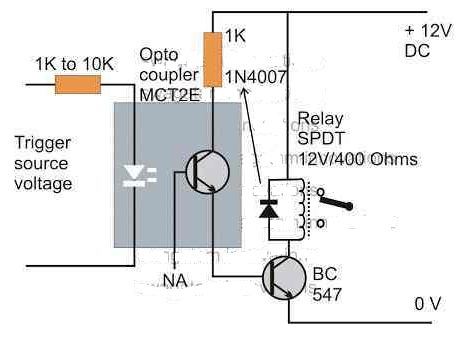

下圖顯示了如何將NPN繼電器驅動級與光耦合器集成。如果繼電器驅動器中使用BC547等NPN晶體管，則從光耦合器內部晶體管的發射極接收開關電壓。
由此可見，BC547 NPN晶體管的基極與光耦晶體管的發射極連接，BC547的發射極與地線連接，BC547的集電極配置有繼電器。二極管具有與上一段中解釋的相同的功能。
