十種最常見單向閥類型，10種不同單向閥分類作用
不同單向閥分類類型作用不同，單向閥需要最小的上游壓力（入口和出口之間的壓差）來打開閥門并使介質通過。閥門打開時的最小上游壓力稱為單向閥的“開啟壓力”。具體開啟壓力根據閥門設計和尺寸而變化，因此請確保系統壓力能夠產生所選單向閥的開啟壓力。
單向閥類型
單向閥的操作方式取決于其設計。最常見的單向閥是彈簧加載的直列單向閥；但是，我們將在下面討論多種類型。
1.彈簧加載在線單向閥
直列彈簧單向閥很常見，易于理解且設計簡單。圖2顯示了處于打開和關閉位置的彈簧加載在線單向閥。箭頭表示流動方向。當流體進入閥門輸入口時，應有足夠的壓力（力）來克服開啟壓力和彈簧力。壓力推動閥瓣，打開孔口并允許流體流過閥門。當輸入壓力不再足夠高或有足夠的背壓時，背壓和彈簧將閥瓣推向孔口并將閥門密封關閉。彈簧以及閥瓣的短行程可以實現快速的關閉反應時間。這種閥門設計還可以防止管路中的壓力波動，從而防止水錘。
它們可以垂直或水平安裝。然而，由于它們與系統一致，因此必須將它們完全從生產線上移除以進行檢查和/或維護。雙板單向閥有兩個安裝在中心銷上的彈簧板。這種設計有效地防止了撞擊和水錘。

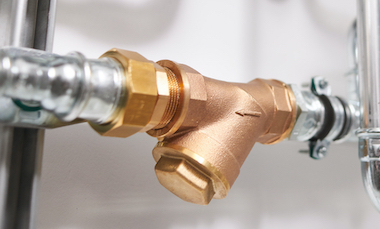

2.彈簧加載Y型單向閥
彈簧加載Y形單向閥的操作方式與直列彈簧加載單向閥類似。不同之處在于彈簧和活動盤以一定角度定位。這就形成了“y”形狀，閥門因此而得名。它的工作方式與直列閥相同，但由于可移動組件呈一定角度，因此可以在閥門連接到系統時對其進行檢查和維修。這些閥門較大，在系統內占用更多空間。

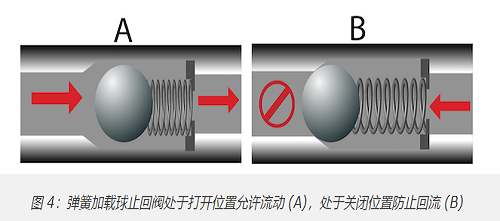

3.球型單向閥
球形單向閥使用位于密封座上的自由浮動或彈簧加載的球來關閉孔口。密封座通常呈圓錐形，以引導球進入閥座并形成可靠的密封，從而阻止逆流。當入口側的流體壓力超過開啟壓力時，球從其閥座上移開，從而允許流動。當入口壓力不超過開啟壓力，或有背壓時，球體將借助背壓或彈簧關閉，有效關閉孔口。真正的聯合球單向閥可以輕松拆卸和更換球，無需購買新閥門。

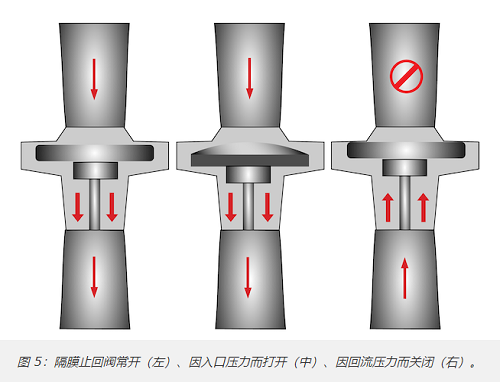

4.隔膜單向閥
隔膜單向閥由橡膠隔膜組成，當入口壓力增加時，橡膠隔膜會彎曲打開。圖5（左）顯示了具有“最小”入口壓力的常開隔膜單向閥，允許介質流過。隨著入口壓力增加，隔膜將彎曲打開，從而允許更多流量，如圖5（中）所示。如果出現背壓（或者是常閉隔膜單向閥），隔膜將被迫抵住開口并將其密封以防止任何回流，如圖5（右）所示。隔膜單向閥非常適合低壓或真空應用。

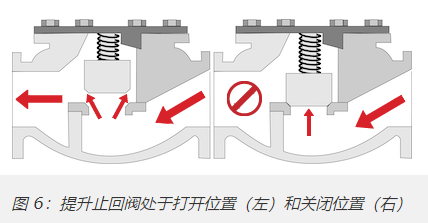

5.升降式單向閥
升降式單向閥由導向盤組成，該導向盤升起（提升）離開閥座以允許介質流動。它需要開啟壓力來克服重力和/或彈簧阻力。導向裝置使閥瓣保持在垂直線上，以便通過正確的對準和密封重新就位。最常見的是，升降式單向閥迫使介質旋轉90度，如圖6所示。如果沒有彈簧協助關閉，則必須考慮安裝方向，以確保閥瓣在重力作用下擺動關閉。

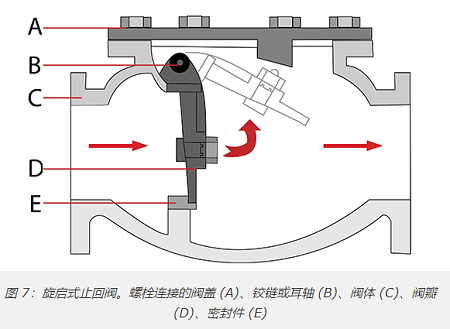

6.旋啟式單向閥
旋啟式單向閥被稱為“傾斜盤”或“擋板”單向閥。它們的鉸鏈（或耳軸）上有一個圓盤，可在入口壓力下打開。當入口壓力降低或出現回流時，閥瓣會擺動關閉。如果沒有彈簧協助關閉，則必須考慮安裝方向，以確保閥瓣在重力作用下擺動關閉。雙盤或雙門單向閥具有一個中心盤，該中心盤分為兩個半圓形門，兩個半圓形門鉸接在中心樞軸點上獨立運行。

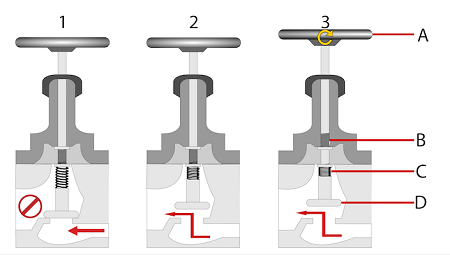

7.截止單向閥
截止單向閥通常是彈簧加載的Y形單向閥或具有手動超控功能的升降單向閥。這使得閥門可以起到正常單向閥的作用并防止回流?？梢允褂猛獠繖C(jī)構將閥門維持在打開或關閉狀態。因此，截止單向閥可以起到二合一的作用：流量調節閥和防回流閥。它們通常用于發電廠、鍋爐循環、蒸汽發生器、渦輪冷卻和安全系統。

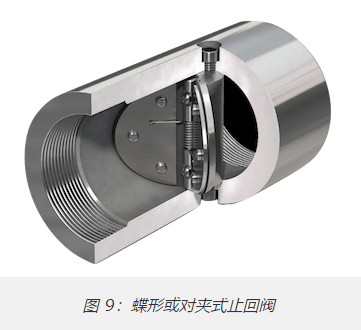

8.蝶形或?qū)A式單向閥
蝶形單向閥和對夾單向閥這兩個術語經常互換使用。它們由鉸鏈上的蝶形或晶圓式圓盤和彈簧組成。當入口壓力克服開啟壓力時，兩側打開，如圖9所示。當入口壓力降低或出現回流時，鉸鏈上的彈簧（或背壓）將關閉閥瓣，從而有效地密封它。這種閥門類型允許介質以最小的阻力直接流動。對夾旋啟式單向閥設計時尚，可安裝到狹窄的法蘭空間中。
9.鴨嘴式單向閥
鴨嘴閥允許流體流過軟管，軟管的末端具有自然的扁平形狀，如圖10所示。這種扁平形狀類似于鴨嘴，因此得名閥門。水流打開鴨嘴的扁平端，允許介質通過。當壓力從入口側移除時，鴨嘴端返回到其扁平狀態，從而切斷流動。

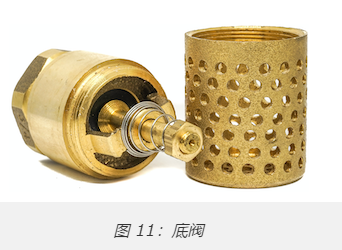

10.底閥
底閥是單向閥，在入口側裝有過濾器。過濾器可防止可能堵塞或損壞下游物體的碎片進入單向閥。該閥門安裝在一段管道的末端，因為其輸入沒有連接點。底閥中常見的單向閥類型是直列彈簧輔助單向閥或直列球形單向閥。它們通常安裝在水井、油箱或吸入管線位于泵下方的任何其他應用的泵吸入管線的末端。它們可用于保持泵處于啟動狀態，防止液體吸回，并防止碎片進入管路。
