大功率伺服電機輸出功率如何計算？
發布時間：2021-08-19 15:29:05點擊量：
Y線電機中的功率

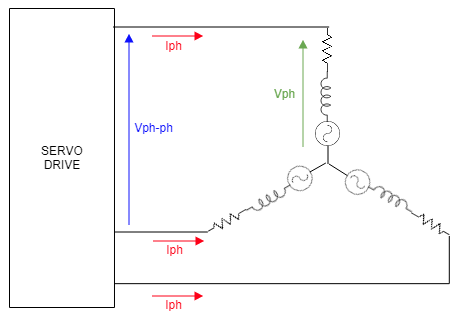

下圖顯示了Y線BLAC電機的電氣模型：
任何電機的功率都可以計算為每相功率的總和（RMS電流和RMS電壓的乘積）。在相位平衡電機的情況下：
我N A Y型連接馬達，
·相電流(Iph)是在伺服驅動器輸出端子上看到的RMS電流。
·相電壓(Vph)定義為：
其中Vph?ph是伺服驅動器兩個輸出端子之間的RMS電壓差。空間矢量調制(SVM)的使用允許使用所有直流母線電壓作為線電壓幅度。
其中D是應用的占空比。
因此，傳遞給電機功率的功率可以定義為：

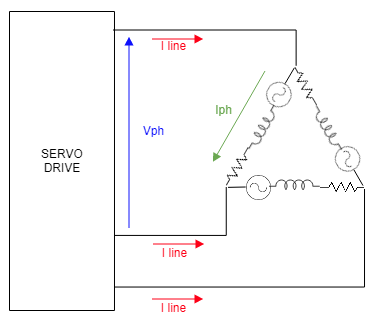

Δ線電機中的功率
從伺服驅動器的角度來看，提供給Δ線電機的功率完全相同。但是，電壓和電流值在相位內共享不同：
在Δ線電機中：
·相電流(Iph)不是在伺服驅動器上看到的電流。相反，它被定義為：
其中Iine是在伺服驅動器輸出端子上看到的RMS電流。
·相電壓(Vph)是伺服驅動器兩個輸出端子之間的電壓差之間的RMS電壓，定義在(3)中。
因此，Δ接線電機的總功率為：
從伺服驅動器的角度來看，這相當于（4）。
