電壓互感器（PT）的定義和工作原理
電壓互感器(PT)或電壓互感器是用于電壓測量的儀表互感器。它們并聯在線路上，工作原理與電力變壓器相同。它們不能用于為負載提供原始電源。它們?cè)诔跫?jí)和次級繞組之間具有準確的電壓比和相位關系。
電壓互感器或電壓互感器的定義
電壓互感器（PT）是為了便于測量和可控用于降壓高電壓到可測量水平的靜態設備。低電壓易于測量并可用于操作保護繼電器。
電力在各種高壓下傳輸和分配。這些電壓需要降壓到測量設備的額定電壓才能進行電壓測量。此外，測量設備不能直接連接到高壓電路進行測量。除此之外，它還提高了標準測量設備的兼容性。
電壓互感器的工作原理
電壓互感器的工作原理與普通變壓器相同。它適用于互感的原則和法拉第定律的電磁感應。交流電流過導體會產生變化的磁場。當另一個導體與該磁場接觸時，會在其中感應出電壓。根據法拉第定律，感應電壓的大小取決于連接第二個線圈的磁通量的變化率和匝數。
在變壓器的情況下，由于線圈之間的磁通量變化率幾乎相同，感應電壓取決于線圈的匝數。
電壓互感器的類型
電壓互感器分為電磁感應式、電容耦合式和光學式三種。以上討論了電磁感應式電壓互感器的結構特點。
電容耦合電壓互感器(CCVT)

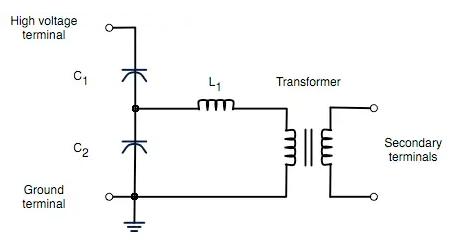

電容耦合電壓互感器是電容分壓器和電磁式PT的組合。它是一種具有成本效益的電磁PT替代方案。它由三部分組成：電容分壓器、調諧電抗器和隔離變壓器，如下圖所示。
電容器分壓器電路由跨高壓線和地連接的兩個電容器C 1和C 2組成。C 1是幾個小電容的串聯。大部分電壓在C 1上下降。調諧電抗器用于為線路頻率調諧電路。除此之外，調諧反應器增強了能量傳遞。隔離變壓器將測量?jī)x器與諧振電路隔離。
光電壓互感器
光學電壓互感器的工作原理是克爾效應，從磁化表面反射的光可以改變偏振和反射強度。這種反射光被光學測量并轉換為與施加電壓成正比的模擬信號。該模擬信號可以通過使用合適的儀器進行測量。由于沒有磁芯和繞組，這些變壓器比CCVT和傳統PT小得多。由于其復雜性和高初始成本，很少使用光學電壓互感器。
電位器連接

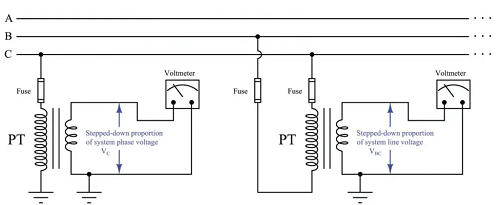

電壓互感器帶有兩個套管或單個套管。單套管類型嚴格用于線對地連接，雙套管類型可以是線對線或線對地連接。連接時必須考慮繞組的極性。測量設備可以連接到電壓互感器的次級。典型的電壓互感器接線圖如下所示：
技術規格
負擔
在指定功率因數下，次級電路中的外部阻抗（以歐姆為單位）。它通常在VA中提及。它是可以連接到VT次級而不會導致更高誤差的最大負載量。
精度等級
準確度等級定義了當負載低于其額定值時電壓互感器的準確度。根據IEC，當額定負載約為連接負載的1.3-1.5倍時，精度等級為0.2、0.5或1.0，具體取決于應用。
