如何使用超聲波傳感器檢測物體并打開伺服電機門
如何使用超聲波傳感器檢測物體，超聲波傳感器會檢測運動和物體并觸發一些動作給伺服電機，伺服電機也連接到同一設備。在這篇文章中，我將解釋如何檢測對象。如果傳感器檢測到20厘米內的任何物體，它將打開門幾秒鐘。之后門會自動關閉。如果物體停留在傳感器前面，除非物體遠離傳感器的感應區域，否則門將保持打開狀態，在本例中為20厘米。
有什么？——
讓我們訪問我們在此演示中使用的工具、硬件和軟件列表
硬件——
·超聲波傳感器-為了檢測物體，我們將使用超聲波傳感器。

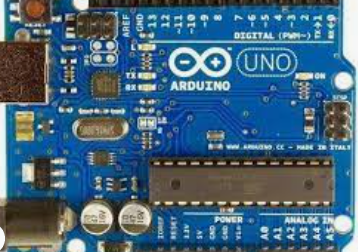

·微控制器-將使用Arduino UNO——
·跳線——我們將使用一些跳線來連接傳感器和微控制器
·伺服電機-用于開關門（樂高門）
軟件——
·IDE-這里為了寫代碼，我們使用了Arduino IDE
·代碼與語言-C++Sketch
輸入-超聲波傳感器——
·超聲波傳感器連接到微控制器的引腳。當超聲波傳感器檢測到20 cm范圍內的任何物體移動或檢測時，它會向微控制器的連接引腳發送信號
微控制器——
·微控制器將監控回路中的輸入引腳

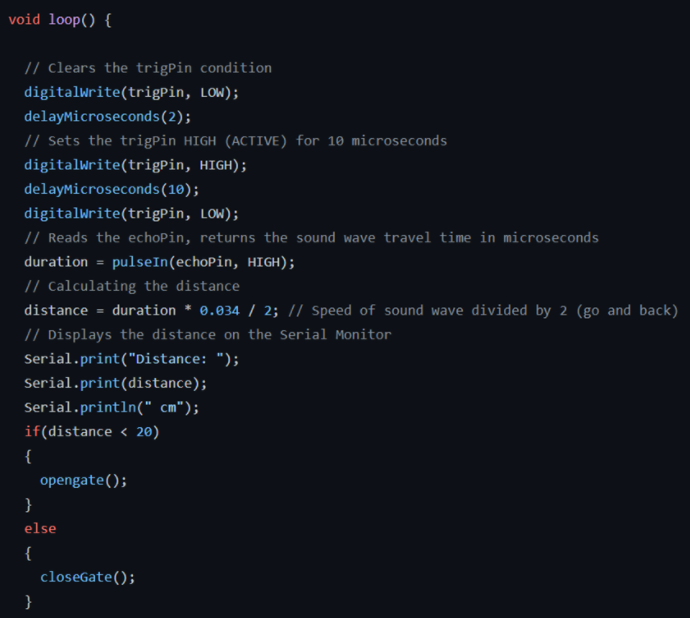

·當它檢測到來自連接引腳的任何信號時，我們已經編寫了代碼并上傳到微控制器，當它檢測到來自輸入引腳的任何信號時，它將信號發送到輸出引腳。
·輸出引腳將開啟2秒
·2秒后，將執行單片機循環的下一次迭代，觸發引腳置低電平，檢查輸入引腳的狀態以打開或關閉門。
輸出-伺服電機——
·我們已經將輸出引腳連接到伺服電機。我們正在旋轉伺服電機95度，所以門可以打開

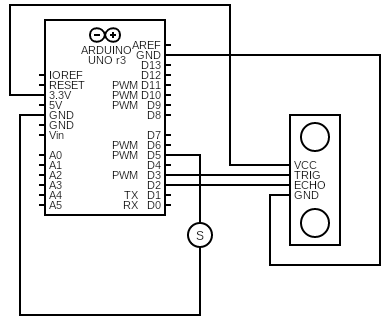

電路圖
