電感耦合器在自動化的多種工作應用實例
電感耦合器應用
感應耦合器在自動化中以多種不同的方式使用。 感應耦合器的一些示例可用于旋轉工作站、工件框架和機械臂末端工具。
1) 旋轉工作站——
在旋轉工作站的例子中，假設他們在這個工作站上建造了兩個不同的零件，零件 A 和零件 B。要從零件 A 側的建筑切換到零件 B 側，他們只需要將工作站工作臺旋轉 180 度。
當桌子轉向 A 部分的構造側時，電感耦合器提供傳感器電源，并且只會傳輸來自 A 部分構造側的任何輸入或輸出信號。
當表格轉到 B 部分結構側時，電感耦合器提供傳感器電源，并且只會傳輸來自 B 部分結構側的任何輸入或輸出信號。
電感耦合器有時可用于幫助限制所需的輸入和輸出數量。 假設在工作站示例中，零件到位傳感器、零件夾緊傳感器和零件夾緊油缸的控制閥用于施工 A 側和施工 B 側。
電感耦合器底座可以連接使用，兩側使用相同的輸入和輸出，而不是每側使用自己獨特的輸入和輸出。 為此，兩個遙控器必須使用相同的接線，使用相同的信號線。
2) 工件夾——
工件架只是生產過程中用來固定零件的架子。假設我們正在裝配線上使用工件框架制造零件。 在第一個工作站，他們將主要零件安裝在工件框架上，并將支架連接到零件上。
首先，工件框架就位，電感耦合器打開傳感器。 他們安裝了正確的組件，工作站將在啟用工具連接這些組件之前看到正確的傳感器已打開。當工具完成將零件連接在一起時，工件框架從工作站釋放并準備進入下一個裝配工位。
如果在工件框架上安裝了傳感器，則可以使用電感耦合器代替電纜，這樣您就不必在每次將電纜轉移到新工作站時手動連接和斷開電纜。

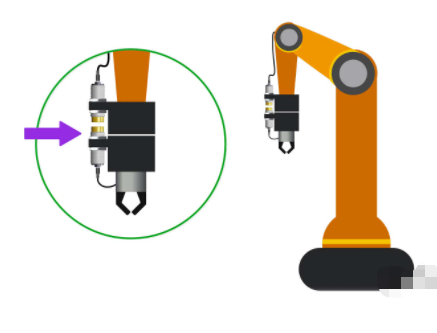

3）機器人末端的手臂工具——
電感耦合器可用于為機器人手臂末端工具上的傳感器供電。 臂端工具是用螺栓固定在臂端的組件。在機器人手臂工具末端使用電感耦合器的一些原因可能是機器人必須移動的方式或機器人是否有工具更換器。如果在機器人移動時傳感器電纜可能被拉動、擠壓或卡住，電感耦合器可能能夠糾正這些問題。
當有一個機器人執行多個不同的工作或機器人在多個不同的零件上執行相同的工作，并且機械臂工具的末端無法處理所有不同的工作或零件時，請使用機器人工具更換器。
在簡單的工具更換器設置中，可以為臂工具的每個工具更換器端使用電感耦合器。 如果換刀器需要八個以上的輸入和輸出信號，則可以使用多個電感耦合器。
