電感式接近傳感器工作原理由四個主要部件組成

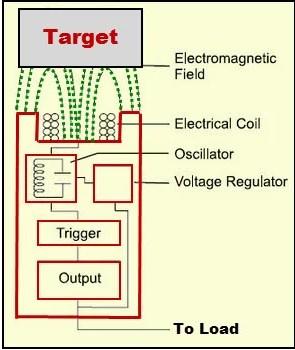

藤倉自動化官網（www.176ms.cn）電感式接近傳感器工作原理是檢測到金屬物體，其存在下自己的有源側。該傳感器在電感的電氣原理下工作，其中波動的電流會在目標物體中感應出電動勢(EMF)。這些非接觸式接近傳感器可檢測含鐵目標，最好是厚度超過1毫米的低碳鋼。它們由四個主要部件組成：帶線圈的鐵氧體磁芯、振蕩器、施密特觸發器和輸出放大器。該傳感器有兩個主要版本，下面將詳細講解什么是電感式接近傳感器及傳感器的工作原理等應用內容，更多接近傳感器詳情，歡迎關注藤倉自動化官網。
（1）無屏蔽：線圈產生的電磁場不受限制，允許更寬更大的感應距離
?。?）屏蔽：產生的電磁場集中在前面，傳感器線圈的側面被覆蓋
電感式接近傳感器的工作原理：
振蕩器產生對稱的振蕩磁場，該磁場從感應面的鐵氧體磁芯和線圈陣列輻射。當鐵質目標進入該磁場時，金屬表面會感應出獨立的小電流（渦流）。
電感式接近傳感器的頻率范圍為10至20 Hz（交流）或500 Hz至5 kHz（直流）。由于磁場限制，電感式傳感器的感應范圍相對較窄，平均從幾分之一毫米到60毫米。
因此，會在傳感器上產生負載，從而降低電磁場幅度。如果金屬物體向接近傳感器移動，渦流會相應增加。因此，振蕩器上的負載將增加，從而降低場幅度。
施密特觸發器模塊監控振蕩器的幅度，并在特定電平（預定電平）觸發電路打開或關閉傳感器。如果金屬物體或目標遠離接近傳感器，則振蕩器的振幅將增加。

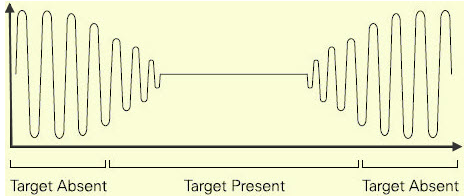

上圖顯示了存在目標和不存在目標時電感式接近傳感器振蕩器的波形。
如今，電感式接近傳感器具有不同的工作電壓。這些電感式接近傳感器可用于AC、DC和AC/DC模式（通用模式）。接近傳感器電路的工作范圍為10V至320V DC和20V至265V AC。
電感式接近傳感器的優勢：
1.非接觸式檢測
2.環境適應性-耐受工業領域常見條件，如灰塵和污垢
3.在金屬傳感方面功能強大且用途廣泛
4.高切換率
5.無活動部件，確保更長的使用壽命
電感式接近傳感器的缺點：
1.檢測范圍不足，平均最大范圍可達60毫米
2.只能檢測金屬物體
3.極端溫度、切削液或化學物質等外部條件會影響傳感器的性能。
電感式接近傳感器的應用：
1.機床、裝配線、汽車行業
2.檢測惡劣環境下的金屬部件
3.高速運動部件
