磁性接近傳感器工作原理由五種開關元件組成

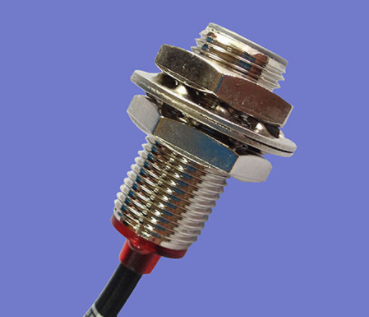

藤倉自動化（www.176ms.cn）接近感應是一種使用臨界距離檢測物體存在與否的技術。磁性接近傳感器是用于檢測磁性物體（例如永磁體）的非接觸式接近裝置。它們感知磁性物體的存在，通常稱為目標。以磁場為特征的目標在進入傳感器的檢測范圍時觸發切換過程。開關可以是簧片開關，或者由于電感、可變磁阻、磁阻或霍爾效應工作原理，該設備可以工作。下面介紹的是磁性接近傳感器的工作原理簡介，歡迎關注藤倉自動化官網。
使用了多種工作原理，包括簧片開關、GMR電感、可變磁阻、磁阻或霍爾效應傳感器。
1、簧片開關——
簧片開關是磁致動開關。它們通常使用兩個鐵磁簧片（接觸刀片）制造，密封在玻璃膠囊中。其中包括兩個低磁阻鐵磁簧片，封裝在含有惰性氣體的玻璃燈泡中。
來自電磁體或永磁體的磁場將使簧片相互吸引以建立電路。干簧開關應用的一個例子是檢測門的打開，當用作安全警報的接近開關時。
2、巨磁阻GMR電感效應——
磁傳感器使用GMR（巨磁阻效應）技術。
測量單元由電阻器和幾個極細的鐵磁性和非磁性層組成。
這些GMR電阻器中的兩個用于形成傳統的惠斯通電橋電路，當存在磁場時，該電路會產生與磁場成正比的大信號。閾值定義和輸出信號通過比較器切換。
GMR的主要應用是磁場傳感器，用于讀取硬盤驅動器、生物傳感器、微機電系統中的數據（MEMS）等設備中的數據。GMR多層結構還在磁阻隨機存取存儲器(MRAM)中用作存儲一位信息的單元。
3、可變磁阻——
接近傳感器由一個永磁體和一個拾波線圈組成。VR傳感器用作簡單的接近傳感器可以確定一件工業設備中機械鏈接的位置。
甲曲軸位置傳感器（在汽車發動機）使用，以提供曲軸到發動機控制單元的角度位置。然后發動機控制單元可以計算發動機轉速（角速度）。
用于電吉他或其他樂器的拾音器檢測金屬“弦”的振動。

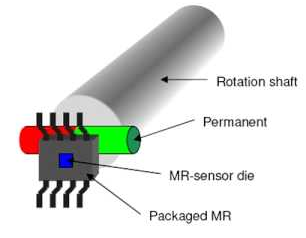

4、磁阻——
接近傳感器在存在磁場的情況下測量磁阻效應或鐵磁材料電阻率的影響。
磁阻是材料在外加磁場中改變其電阻值的趨勢。

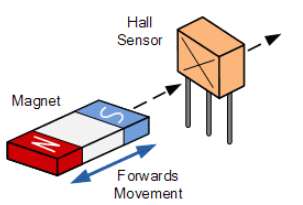

5、霍爾效應傳感器——
霍爾效應傳感器是一種用于測量磁場大小的裝置。它的輸出電壓與通過它的磁場強度成正比。
霍爾效應傳感器用于接近感應、定位、速度檢測和電流感應應用。通常，霍爾傳感器與閾值檢測相結合，從而起到開關的作用。
