超聲波接近傳感器發射和接收聲波的檢測范圍

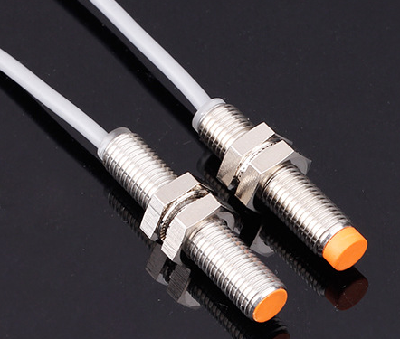

超聲波接近傳感器發射和接收聲波。載波信號是一種高頻、聽不見的聲波。它們以兩種配置之一檢測目標對象的存在。漫反射型或反射型傳感器將發射器和接收器封裝在同一外殼中。當目標進入設備的感應范圍時，超聲波被反射回傳感器。
對置式或?qū)ι涫絺鞲衅鞯陌l(fā)射器和接收器是分開包裝的。接收器面向發射器安裝，當有物體進入相對傳感器的感應范圍時，它會阻擋發射的信號。它不是在接收到頻率時激活觸發器，而是在信號中斷時激活觸發器。
超聲波接近傳感器的優缺點：
超聲波接近傳感器可以檢測各種物體，無論其材料或表面特性如何。它們對于在幾英尺左右的中間距離上進行物體檢測很有用。在近距離時，它們具有無法檢測到物體的盲點。它們還可以在各種操作條件下運行。
設置檢測范圍——
超聲波接近開關有一個模擬量輸出，對應的測量范圍的兩個邊界點可設置，設置方法是將TEACH-IN輸入端分別連接電源-UB或者+UB來實現，連接時間至少為1秒鐘。在設置過程中，LED燈指示接近開關是否檢測到了目標物。TEACHIN輸入端連接-UB時設置A1點，連接+UB時設置A2點。
可選下列兩種不同的輸出模式：
1.模擬量輸出值隨距離的增加而增加（上升模式）
2.模擬量輸出值隨距離的增加而減?。ㄏ陆的Ｊ剑?/p>
設置上升模式(A2>A1)
-將目標物放在近點位置
-連接TEACH-IN端與-UB設置A1點
-將目標物放在遠點位置
-連接TEACH-IN端與+UB設置A2點
設置下降模式(A1>A2)
-將目標物放在近點位置
-連接TEACH-IN端與+UB設置A2點
-將目標物放在遠點位置
-連接TEACH-IN端與-UB設置A1點
出廠設置——
A1:盲區
A2:最大量程
工作模式:上升模式

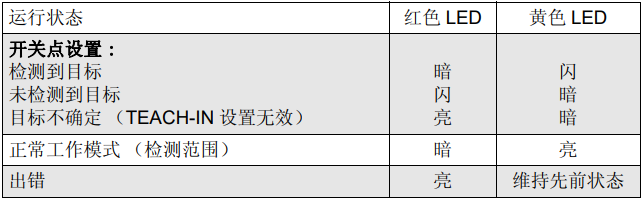

LED顯示——
安裝條件——
如果接近開關安裝于環境溫度可能低于0°C的現場時，就必須使用安裝附件BF18,BF18-F或BF5-30中的一種來固定。
在使用鋼螺母將接近開關直接安裝在一個通孔的情況下，接近開關必須被固定在安裝螺紋的中央。如果一定要固定在安裝螺紋的前端，就必須使用帶定位環的塑料螺母(附件)。
