磁性編碼器使用與光學編碼器相同的工作原理來確定位置
編碼器的核心是它提供信息的方式——這就是編碼器引擎。編碼器引擎獲取位置和速度信息，然后提供發送到應用程序的信號。發動機類型通過確定控制信息的方法進行分類。有兩大類：
1.光編碼器引擎，屏蔽和相控陣
2.磁性編碼器引擎
磁編碼器和光學編碼器收集信息的方式不同，導致不同操作環境下的性能差異。了解光學和磁性編碼器的工作原理有助于確定哪種編碼器最適合您的應用。
一、什么是磁性編碼器？磁性編碼器由什么結構組成？

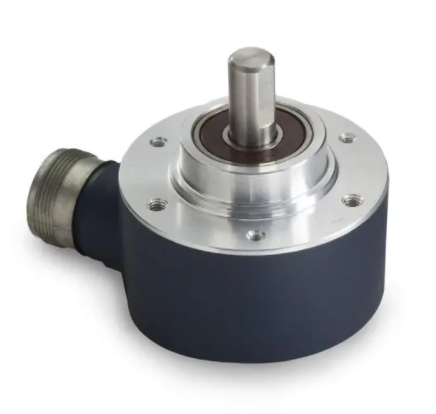

磁性編碼器是一種旋轉編碼器，它使用傳感器來識別來自旋轉磁化輪或環的磁場變化。磁編碼器有3個主要組件：
1.感應電路
2.一個旋轉的輪子或環
3.圍繞輪或環圓周的一系列磁極
當輪子或環旋轉經過磁傳感器時，磁極會根據磁場強度在傳感器中產生可預測的響應。磁響應通過信號調節電路饋送，并作為數字信號輸出到控制設備。車輪磁極上磁化極對的數量、傳感器的數量和電路類型共同決定了磁編碼器的分辨率。使用磁性作為產生信號的元素的關鍵是它不受非常苛刻的環境的影響——包括灰塵、濕氣、極端溫度和沖擊。
二、磁性旋轉編碼器如何工作？磁性旋轉編碼器的工作原理是什么？
一個光學編碼器使用光（光學）來識別編碼器的獨特位置。磁性編碼器使用與光學編碼器相同的原理來確定位置，但它使用磁場而不是光來確定位置。有3種主要類型的磁編碼器：
（1）磁性齒輪齒傳感器或拾音器
磁編碼器的最簡單形式是可變磁阻旋轉傳感器或磁拾波器，它由磁傳感器和帶齒的鐵磁齒輪組成。當齒移動經過傳感器時，變化的磁場會產生電壓脈沖，該電壓脈沖可以轉換為速度。雖然這種類型的磁性旋轉編碼器簡單且經濟實惠，但輸出分辨率受到齒輪齒數的機械限制，將典型分辨率限制為每轉120或240個脈沖(PPR)。
?。?）磁阻編碼器
磁阻傳感器由一系列圖案化薄膜電阻器組成，這些電阻器沿著具有交替磁疇的輪或環固定。當車輪旋轉時，域經過傳感器陣列，輸出電阻發生變化，從而產生正弦信號。與可變磁阻磁性編碼器相比，磁阻編碼器可以實現更高的分辨率。然而，磁阻傳感器是分立傳感器，通常更大且難以集成，從而增加了成本和復雜性。
?。?）霍爾效應磁性編碼器
霍爾效應傳感器由一層連接到電源的半導體材料組成。當輪子或環上的磁疇經過霍爾效應傳感器時，相互作用會產生電壓尖峰。磁擾動的幅度和頻率可用于確定速度和位移?；魻栃?yīng)磁編碼器將傳感器和處理器集成到同一芯片中，因此比磁阻編碼器更緊湊。它們提供更高的分辨率，可以制造成一個陣列，以在多個探測器之間傳播數據捕獲，平均誤差并提高靈敏度。
三、磁性編碼器的用途是什么？磁性編碼器的應用領域
磁性編碼器旨在在最苛刻和最惡劣的應用環境中輸出可靠的數字反饋。與光編碼盤可能被灰塵或濕氣污染的光學編碼器不同，磁性編碼器使用磁場的變化作為檢測方法，使其在受污染的環境中更加可靠。
磁性編碼器在需要廣泛的溫度規格、高抗沖擊和抗振性、堅固的密封和污染物保護的應用中表現出色，同時提供輸出信號的可靠性和停機時間減少。磁性編碼器的流行應用包括鋼鐵、紙漿、造紙和木材廠中的位置和速度反饋。
