超聲波傳感器的工作原理是通過發送和接收聲音來工作？
超聲波傳感器使用聲音進行測量。首先，在了解超聲波傳感器如何執行距離測量之前，了解什么是聲音很重要。如果一個物體（或者在我們的例子中是一個超聲波傳感器）產生聲音，空氣分子就會相互擠壓，導致氣壓發生變化，并且能量通過空氣粒子移動。這會導致以波浪運動在空氣中移動的振動。這些波浪運動的長度或持續時間稱為頻率，以赫茲(Hz)表示；每秒聲波的數量。人耳能夠感知20 Hz和20,000 Hz(20 kHz)的聲音頻率。從20 kHz到800 MHz（8億赫茲）的所有頻率都稱為超聲波，人耳無法感知。
1、什么是聲速？
聲音的再現速度取決于介質。聲波通過空氣（我們的超聲波傳感器用于測量的介質）的速度比通過液體或固體的聲速慢。在下面的圖表中是一些示例，其中值以米/秒為單位顯示。在20°C的溫度下，聲音在空氣中的傳播速度為每秒344米。
2、超聲波傳感器如何工作？
我們現在知道什么是聲音，以及它在空氣中傳播的方式和速度。超聲波傳感器如何使用它？

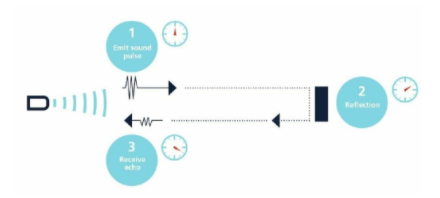

超聲波傳感器發出超聲波范圍內的聲脈沖。這種聲音脈沖以聲速在空氣中傳播（大約每秒344米），直到聲音脈沖遇到物體。聲音脈沖從物體上反彈并反向返回到接收“回聲”的傳感器。通過測量聲脈沖從傳感器傳播到物體并返回傳感器所需的時間?？梢苑浅?zhǔn)確地計算到物體的距離。這種測量原理也稱為“飛行時間”，或傳輸時間測量。
3、溫度與聲速
如果我們使用超聲波傳感器來檢測物體或執行水平或距離測量。理想情況下，它可以非常準確地完成。為此，必須考慮可能影響超聲波傳感器運行的變量，例如：溫度、聲音通過空氣的速度、濕度、氣壓和聲音阻尼。溫度對聲速的影響最大。溫度和聲速之間的關系幾乎是線性的。在20度的溫度下，聲音以每秒344米的速度在空氣中傳播。當天氣變暖時，聲速會增加。為了對此進行補償，大多數微聲超聲波傳感器具有內部溫度補償。這意味著這些超聲波傳感器測量當前溫度并補償測量值。這提高了測量的準確性。
4、頻率與最大可測量距離
聲音的頻率部分決定了聲音可以傳播的距離。頻率越低，距離越大。想想音樂節，音樂的低音在很遠的地方仍然可以聽到，而高音消失得更快......
對于超聲波傳感器應用，當使用40 kHz的聲脈沖時，可以覆蓋大約10米的距離。當超聲波傳感器使用400 kHz的脈沖時，最大距離僅為65厘米左右。使用超聲波傳感器，可實現高達設定測量范圍1%的精度。這意味著可以在10厘米的距離內以1毫米的精度檢測物體。為了使超聲波傳感器可靠工作，聲音以固定頻率發出。以下適用：傳感器的此頻率越低，傳感器的范圍越大。
5、物體反射率
必須檢測的物體的特性決定了發出的聲音被反射回傳感器的程度。為了良好的檢測，高度的聲音反射是必要的。
?。?）良好的聲音反射材料
在圖像中的示例中，通過空氣（介質）傳播的聲音會反射到木材（物體）上。99.9%的發出聲音返回到傳感器。高反射材料的例子有：木頭、石頭、玻璃、塑料。液體、鋼、不銹鋼、膠水、混凝土、橡膠和油漆。
?。?）較少的聲音反射材料
還有一些材料可以吸收聲音或讓聲音通過。這些物體對于超聲波傳感器來說具有較差的反射特性。在圖像的示例中，一塊地毯被應用到木頭上。這使得少于10%的發射聲脈沖反射回傳感器。因此90%被地毯吸收。聲音反射較差的材料的例子有：地毯、具有開放結構的編織材料、泡沫、棉花、充滿大量空氣的粉末等。
6、入射角等于反射角

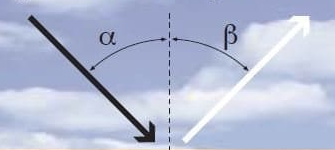

必須被檢測的物體需要是反射性的。這允許發出的聲音被反射。以下規則適用于此：入射角等于反射角。傳感器必須垂直于物體放置，以便接收反射聲脈沖，從而進行良好的檢測。安裝傳感器的經驗法則是：相對于物體的最大角度為3°。當物體表面不平整時，入射角可以更大。這是因?yàn)槁曇舭l(fā)散并偏轉到多個方向。這些材料的例子是粗材料，如沙子、砂紙、土豆等。為了使超聲波傳感器在特定應用中工作，建議始終保持：測試。
7、盲區
盲區對于超聲波傳感器的功能很重要。該區域是第一個區域，位于傳感器傳感器的正前方。在該區域內無法進行測量。傳感器盲區的大小取決于多種因素。這些是：聲音脈沖的持續時間；聲音在空氣（或其他介質）中傳播的頻率。
這兩個因素的結合使得無法在傳感器正前方的第一個區域進行可靠的測量。這是因?yàn)槌暡▊鞲衅靼l(fā)出聲音并且必須切換才能接收這些聲音。發射和接收不能同時進行，因此在測量中形成了盲區。當物體處于盲區時，它不會被檢測到。根據經驗，可以說盲區位于傳感器最大測量范圍的5%到10%之間：檢測范圍越短，盲區越小。
