比例電磁控制閥如何控制流體流動的閥門？
比例電磁閥是電流控制的。該電流通常通過改變放大器的指令電壓來調節。電磁線圈的電流越大，閥芯位移（行程）和流過閥門的油量就越大。通過控制電流增加或減少的速率，閥芯位移或閥門開啟率將增加或減少，從而對液壓執行器及其工作負載進行加速或減速控制。
選擇可能的最小閥門尺寸和該閥門尺寸內的最小閥芯尺寸。這導致通過閥門的壓降超過了傳統的開關電磁閥所經歷的水平。與開關電磁閥的高沖擊相比，獲得了平滑的速度變化過渡。單個比例電磁閥可以替代控制系統中的多個常規閥。減速閥、加速閥、流量控制和電磁開關閥功能都封裝在一個比例閥外殼中。需要更小的歧管和更少的液壓互連管線。到放大器的遠程電氣、可編程信號控制上述所有功能。

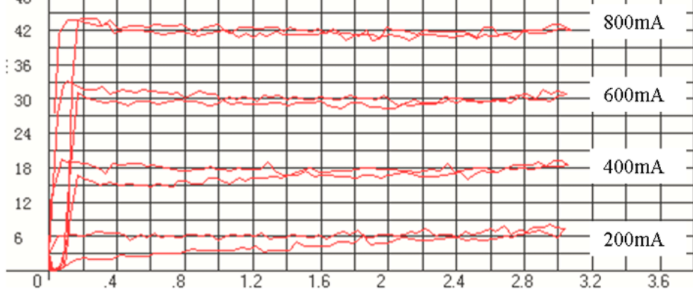

比例控制閥提供與方向、流量或壓力的電輸入信號成比例的可變液壓輸出。螺線管的電磁輸出力與流過線圈的電流成正比。
比例控制閥用于各種應用以控制流體的流量或壓力。比例閥用于各種應用，例如控制流體的流量或壓力。比例閥可以是定向的或非定向的。比例閥廣泛用于液壓系統，并產生與方向、流量或壓力的電輸入信號成比例的可變液壓輸出。在液壓系統中，比例閥由執行器和二通或三通閥組成。
比例閥是一種根據某些輸入信號調節流體流量的閥。比例閥由執行器和二通或三通閥組成。執行器通常是一個活塞或隔膜，上面附有一根桿。桿的一端連接到閥桿，并在二端口或三端口的中心樞轉。
比例控制閥是一種可以通過使用電輸入信號來控制流體流動的閥門。電流被轉換成磁場，與閥門中的線圈相互作用，從而改變流體的流量和壓力。有許多不同類型的比例閥，但它們都以相同的方式工作。
為了使比例控制閥正常工作，它需要一個輸入信號。該輸入信號可以是模擬的或數字的，它決定了所需輸出所需的壓力。當有電流通過時，比例控制閥內部的線圈會改變其形狀，然后移動閥內的兩個板以允許或多或少的流體通過。
比例控制閥是公司生產線最強大的工具之一。它可以保持從4-5%到100%的打開值，并使用不同的入口流量和電輸入速率來調節噴嘴的速度。
為了獲得正確的輸出，應考慮線圈中的熱量上升。您可以詢問您的PWM驅動器供應商是否會補償隨著溫度升高而增加的電阻，因此請確保針對最高溫度和最低電壓條件計算最大電流消耗。
