PLC如何連接電磁閥，PLC到電磁閥的接線方法？

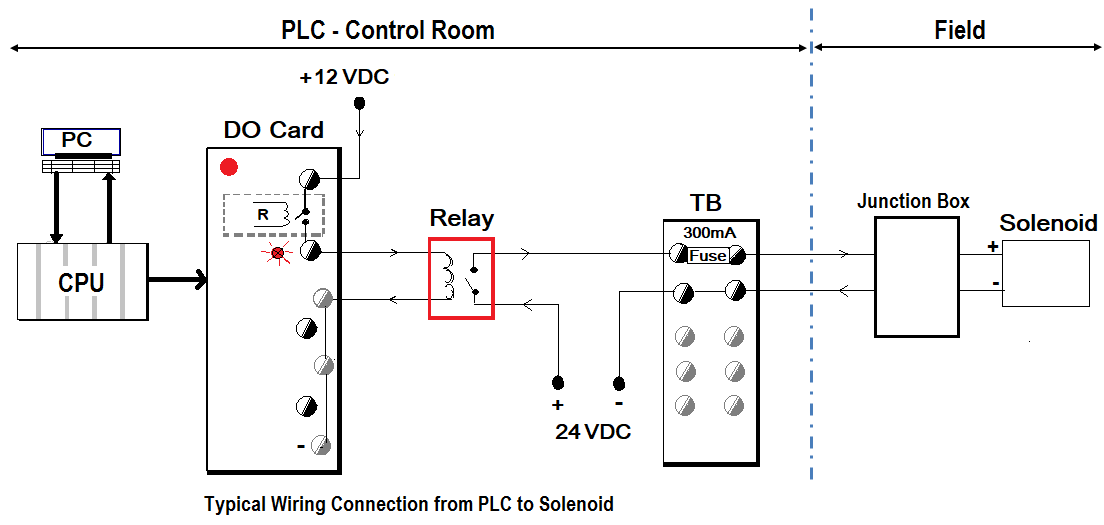

PLC由一個處理器單元和一組可以本地或遠程安裝的電子I/O卡組成。在存儲軟件程序的CPU單元中。下圖顯示了從PLC到電磁閥的接線圖。所述電源將電力提供給PLC中的單元的所有模塊;但是，它不向需要高額定電流和電壓的PLC的外圍I/O設備提供直流電壓。
用PLC連接電磁閥
輸出模塊充當開關但很少提供任何電源。外部電源連接到輸出卡，卡將打開或關閉每個輸出通道的電源。
下面列出了典型的輸出電壓，并根據他們各自的組織要求下訂單。
·120伏
·24伏直流電
·12至48伏交流電
·12至48伏直流電
·5伏直流電(TTL)
·230伏
從PLC到電磁閥的接線連接

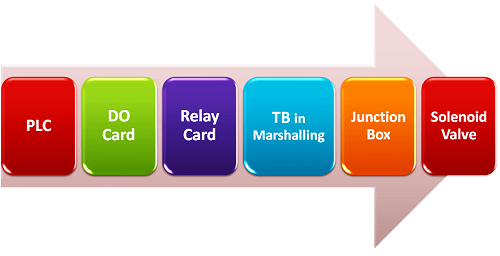

該電磁閥被連接到PLC的數字輸出模塊。分支電纜（支線）用于在現場將螺線管連接到接線盒。主電纜（本壘打）用于從接線盒連接到控制室的編組柜。然后從編組機柜連接到系統機柜中相應的數字輸出(DO)卡通道。
電磁閥需要高額定電流才能工作。PLC及其I/O模塊僅使用低額定電流。所以不能直接使用PLC電源來給PLC卡上電。
為了解決這個問題，我們必須使用一個單獨的電源，它在編組柜中可用。這些通常是小型正負母線單元，可以提供+24 VDC的高額定電流。將使用中間繼電器從該母線使用電磁閥電源。使用繼電器使得螺線管從這些母線(+24 VDC)接收電源，但繼電器由數字輸出卡控制。
注意：電磁閥可以在+12 VDC、+48 VDC、110 VAC、120 VAC、230 VAC等下工作。接線和電源單元將相應改變。
當PLC向數字輸出(DO)卡發出命令時。DO卡使繼電器通電。繼電器將通電。+24 VDC高額定電流也在該繼電器的常開觸點中形成回路。當繼電器通電時，這個高額定功率將通過接線盒進入現場。電磁閥將通電。
當PLC刪除該命令時，DO卡將斷開該繼電器。然后繼電器會斷開電磁閥的高額定功率，因此電磁閥將斷電。這些DO卡通常有8到16個相同類型的不同輸出，并且可以具有不同的額定電流。
繼電器、晶體管或雙向可控硅是購買輸出卡時的常見選擇。繼電器是適應性最強的輸出設備，能夠切換交流和直流輸出。但是，它們的切換時間較慢。繼電器輸出通常稱為干觸點。晶體管僅限于直流輸出，并且雙向可控硅僅限于交流輸出。晶體管和雙向可控硅輸出稱為開關輸出。
干接點
每個數字輸出都分配有一個專用繼電器。這允許交流和直流混合電壓以及隔離輸出來保護其他輸出和PLC。
響應時間通常大于10毫秒。這種方法對電壓波動和尖峰最不敏感。
開關輸出
向PLC數字輸出卡提供電壓，該卡使用帶有晶體管或三端雙向可控硅開關的固態電路將其切換到不同的輸出。雙向可控硅非常適合需要小于1A的交流設備。
晶體管輸出一般使用最大1A的NPN或PNP晶體管。它們的響應時間遠低于1毫秒。
繼電器
盡管繼電器很少用于控制邏輯，但它們對于切換大功率負載仍然必不可少。下面給出了繼電器的一些重要術語。
接觸器–是用于切換大電流負載的特殊繼電器。
