電壓傳感器有什么優點特征，電壓傳感器的電路圖
電壓傳感器是一種用于計算和監測物體電壓量的傳感器。電壓傳感器可以確定交流電壓或直流電壓電平。該傳感器的輸入是電壓，而輸出是開關、模擬電壓信號、電流信號或聲音信號。
傳感器是可以感應或識別某些類型的電或光信號并對其做出反應的設備。一個的執行電壓傳感器和電流傳感器的技術已成為常規的最佳選擇電流和電壓的測量方法。
電壓傳感器的類型
在本文中，我們可以詳細討論電壓傳感器。電壓傳感器可以確定、監控和測量電壓供應。它可以測量交流電平和/或直流電壓電平。電壓傳感器的輸入是電壓本身，輸出可以是模擬電壓信號、開關、聲音信號、模擬電流電平、頻率，甚至是調頻輸出。
也就是說，一些電壓傳感器可以提供正弦或脈沖串作為輸出，而其他的可以產生幅度調制、脈沖寬度調制或頻率調制輸出。
在電壓傳感器中，測量基于分壓器。有兩種主要類型的電壓傳感器可用：電容式電壓傳感器和電阻式電壓傳感器。
電容式電壓傳感器
我們知道電容器由兩個導體（或兩個極板）組成；在這些板之間，保持一個非導體。
這種非導電材料稱為電介質。當在這些極板上提供交流電壓時，由于電子的吸引力或通過相對極板電壓的排斥，電流將開始通過。
板之間的場將創建一個完整的交流電路，無需任何硬件連接。這就是電容器的工作原理。

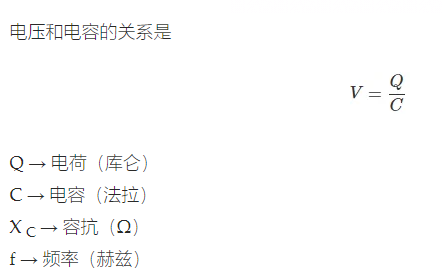

接下來，我們可以討論兩個串聯電容器的分壓。通常，在串聯電路中，高阻抗元件上會產生高電壓。在電容器的情況下，電容和阻抗（容抗）總是成反比的。
從以上兩個關系，我們可以清楚地表明，最高電壓將在最小的電容器上累積。電容電壓傳感器基于這個簡單的原理工作。假設我們拿著傳感器，然后將其尖端放在帶電導體附近。
在這里，我們將高阻抗傳感元件插入到串聯電容耦合電路中。
目前，傳感器的尖端是耦合到帶電電壓的最小電容器。因此，整個電壓將在可以檢測電壓的傳感電路上產生，并且燈或蜂鳴器指示燈會打開——這是您在家中使用的非接觸式電壓傳感器的背后。
電阻式電壓傳感器

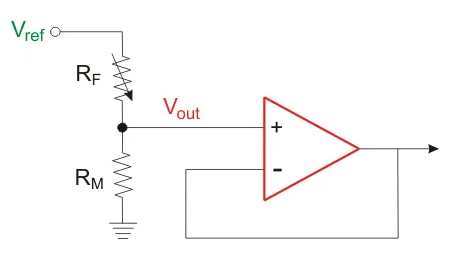

有兩種方法可以將傳感元件的電阻轉換為電壓。第一種是最簡單的方法，即向由傳感器和參考電阻組成的電阻分壓器電路提供電壓，如下所示。
電壓傳感器的優點包括：
·重量和尺寸小
·人員安全性高
·準確度非常高
·不飽和
·寬動態范圍
·環保的
電壓傳感器的應用包括：
·斷電檢測
·負載感應
·安全開關
·溫度控制
·電力需求控制
·故障檢測
