紅外傳感器探測電路原理圖及傳感器設備應用
近紅外區用于光纖和紅外傳感器，中紅外區用于熱傳感，遠紅外區用于熱成像。紅外的頻率范圍與微波相比最大，與可見光相比最小。本文論述了紅外傳感器探測電路原理圖及傳感器設備應用。
紅外傳感器的工作原理可以理解為紅外傳感器包括發射器和接收器(發射器和接收器)，所以統稱為光耦或光耦合器。這里，紅外發光二極管用作發射器，紅外光電二極管用作接收器。使用的光電二極管對紅外LED產生的紅外光非常敏感。光電二極管的電阻和輸出電壓可以與獲得的紅外光成比例地變化。
紅外傳感器的類型：
?。?）有源紅外傳感器
（2）無源紅外傳感器
有源紅外傳感器：
有源紅外傳感器由兩部分組成：紅外源和紅外探測器。紅外光源包括 LED 或紅外激光二極管。紅外探測器包括光電二極管或光電晶體管。紅外光源發出的能量被物體反射后落在紅外探測器上。
無源紅外傳感器：
被動紅外傳感器基本上是紅外探測器。被動紅外傳感器不使用任何紅外源和探測器。它們有兩種類型：量子和熱。熱紅外傳感器使用紅外能量作為熱源。熱電偶、熱電探測器和輻射熱計是熱紅外探測器的常見類型。量子型紅外傳感器提供更高的檢測性能。它比熱式紅外探測器更快。量子型探測器的光敏度與波長有關。

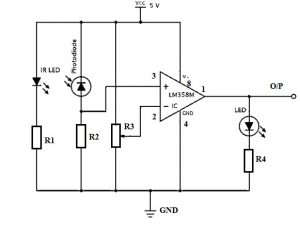

紅外傳感器電路原理圖：

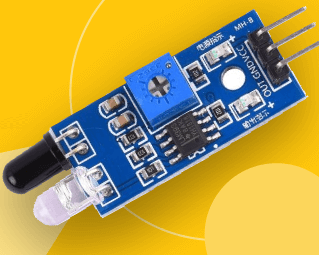

紅外傳感器的應用電路是障礙物檢測電路，如下圖所示。該電路可以由光電二極管、紅外 LED、運算放大器、LED 和電位器構成，紅外 LED 的主要功能是發射紅外光，光電二極管用于感測紅外光。在該電路中，運算放大器用作電壓比較器，傳感器的輸出可以根據需要通過電位器進行調整。
一旦紅外 LED 發出的光照射到物體上，就會落在光電二極管上，那么光電二極管的電阻就會下降。
在這里，運算放大器的閾值輸入之一可以通過電位器設置，而其他輸入可以通過使用光電二極管的串聯電阻來設置。一旦光電二極管上的輻射更大，串聯電阻兩端的電壓降就會更大。在運算放大器中，評估兩個電壓。
如果串聯電阻的電壓高于閾值電壓，則 IC 輸出為高電平。當 IC 輸出提供給 LED 時，它會閃爍。所以使用電位器，可以根據環境條件調整閾值電壓。
在該電路中，IR 接收器和 IR LED 的布置是一個非常重要的因素。一旦紅外 LED 直接放置在紅外接收器的前面，這種布置就可以稱為直接入射。
因此，在這種情況下，來自紅外 LED 的幾乎全部輻射都會落在紅外接收器上。因此，IR Tx & Rx 之間存在一排視圖接觸。如果目標落在這一行，它會在接近接收器時通過復制或吸收輻射來阻止發射。
紅外傳感器的應用：
紅外傳感器用于各種項目以及各種電子設備。他們都如下，
1.夜視設備
一種在夜視設備中實施的紅外技術，如果沒有足夠的可見光可以獨立觀看。夜視設備將環境光子轉換為電子，然后使用化學和電氣過程將它們放大，最后將它們轉換回可見光。
2.輻射溫度計
用于輻射溫度計 來測量溫度取決于溫度和物體的材料，這些溫度計具有以下一些特征——不直接接觸物體的測量、更快的響應、簡單的圖案測量。
3.紅外線追蹤
紅外跟蹤或紅外尋的，是一種導彈制導系統，它使用從目標發射的紅外電磁輻射來跟蹤它。
4.紅外成像設備
紅外圖像設備是紅外波的主要應用之一，主要是由于其不可見的特性。它用于熱成像儀、夜視設備等。
5.其他關鍵應用領域
·紅外成像設備
·夜視設備
·導彈制導
·氣體探測器
·水質分析
·水分測定儀
·麻醉學測試
·石油勘探
·鐵路安全
·氣體分析儀等
