藤倉自動化（www.176ms.cn）氣體傳感器(也稱為氣體檢測器)是檢測和識別不同類型氣體的電子設備。它們通常用于檢測有毒或爆炸性氣體，并測量氣體濃度。氣體傳感器用于工廠和制造設施，以識別氣體泄漏，并檢測家庭中的煙霧和一氧化碳。
氣體傳感器在尺寸(便攜式和固定式)、范圍和傳感能力方面差異很大。它們通常是更大的嵌入式系統(如安全系統)的一部分，通常連接到聲音警報或接口。因?yàn)闅怏w傳感器不斷與空氣和其他氣體相互作用，所以它們必須比許多其他類型的傳感器更頻繁地校準。
氣體傳感器結構——
在上述所有類型中，最常用的氣體傳感器是基于金屬氧化物半導體的氣體傳感器。所有氣體傳感器都由一個傳感元件組成，該元件由以下部分組成。
1.氣敏層
2.加熱線圈
3.電極線
4.管狀陶瓷
5.電極

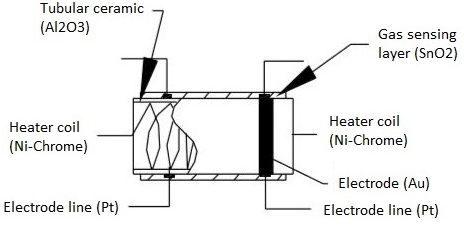

下圖說明了金屬氧化物氣體傳感器中存在的部件
這些元素中的每一個的目的如下：——
氣體感應層：是傳感器中的主要部件，可用于感應氣體濃度的變化并產生電阻的變化。氣敏層基本上是一個化學電阻器，它根據電阻值改變其電阻值環境中特定氣體的濃度。這里的傳感元件由二氧化錫 (SnO2) 組成，通常具有過量電子（供體元素）。因此，每當檢測到有毒氣體時，元件的電阻就會發生變化，流過它的電流也會發生變化，這代表了氣體濃度的變化。
加熱線圈：加熱線圈的目的是燒入傳感元件，從而提高傳感元件的靈敏度和效率。它由具有高熔點的鎳鉻制成，因此它可以保持加熱而不會熔化。
電極線：當檢測到氣體時，傳感元件會產生非常小的電流，因此保持承載這些小電流的效率更為重要。因此，鉑絲在有助于有效移動電子的地方發揮作用。
電極：它是傳感層的輸出連接到電極線的結點。使輸出電流能流向所需的端子。這里的電極由金 (Au – Aurum) 制成，它是一種非常好的導體。
管狀陶瓷：在加熱器線圈和氣體感應層之間，存在由氧化鋁 (Al2O3) 制成的管狀陶瓷。由于它具有高熔點，它有助于保持傳感層的老化（預熱），從而為傳感層提供高靈敏度以獲得有效的輸出電流。
傳感元件上的網格：為了保護傳感元件和設置，在其上使用金屬網，該金屬網也用于避免/保持灰塵顆粒進入網格并防止腐蝕性顆粒損壞氣敏層.
不同類型的氣體傳感器——
氣體傳感器通常根據其構建的傳感元件的類型分為各種類型。以下是根據通常用于各種應用的傳感元件對各種類型的氣體傳感器進行分類：
·基于金屬氧化物的氣體傳感器。
·光學氣體傳感器。
·電化學氣體傳感器。
·基于電容的氣體傳感器。
·量熱式氣體傳感器。
·基于聲學的氣體傳感器。
MQ2是MQ傳感器系列中常用的氣體傳感器之一。它是一種金屬氧化物半導體 (MOS) 型氣體傳感器，也稱為 化學 電阻器，因?yàn)楫?dāng)氣體與材料接觸時，檢測是基于傳感材料的電阻變化。使用簡單的分壓器網絡，可以檢測氣體濃度。

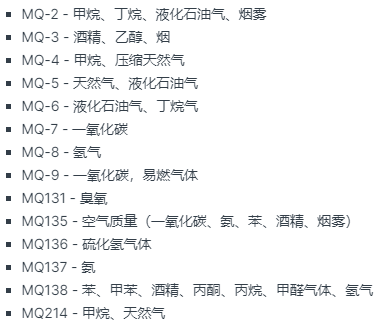

下面是一些MQ系列的氣體傳感器及性能
