PNP晶體管的工作原理和結構構造圖解
PNP晶體管可以定義為：一個n型材料摻雜有兩個p型材料，例如類型的晶體管被稱為PNP晶體管。它是一種電流控制設備。少量的基極電流同時控制了發射極和集電極電流。PNP晶體管有兩個背對背連接的晶體二極管。二極管的左側稱為發射極-基極二極管，二極管的右側稱為集電極-基極二極管。
空穴中的電流由PNP晶體管的大部分載流子組成。晶體管內部的電流是由空穴的運動產生的，而晶體管引線中的電流是由電子的流動產生的。當小電流流過PNP晶體管的基極時，它會導通。PNP晶體管中的電流從發射極流向集電極。
PNP三極管的字母表示三極管的發射極、集電極和基極所需的電壓。PNP晶體管的基極相對于發射極和集電極始終為負。在PNP晶體管中，電子取自基極端子。進入基極的電流被放大到集電極端。
PNP晶體管的工作原理：
由于發射極推動基區中的空穴，發射極-基極結以正向偏置連接。這些空穴構成發射極電流。當這些電子進入N型半導體材料或基體時，它們會與電子結合。晶體管的基極很薄，摻雜很輕。因此，只有少數空穴與電子結合，其余的空穴向集電極空間電荷層移動。因此產生基極電流。
反向偏置用于連接集電極-基極區。當耗盡區暴露于負極性時，集電極收集或吸引在耗盡區周?chē)奂目昭āＳ纱水a(chǎn)生集電極電流。集電極電流IC允許整個發射極電流通過。

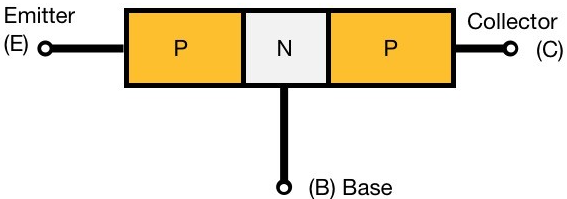

PNP晶體管的結構構造：

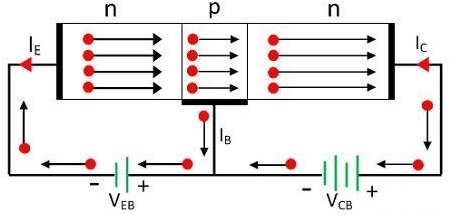

PNP晶體管的結構如下圖所示。發射極-基極結正向偏置連接，集電極-基極結反向偏置連接。連接在正向偏置中的發射極將電子吸引到電池，從而構成從發射極流向集電極的電流。
晶體管的基極相對于集電極總是保持正電，這樣來自集電極結的空穴就不能進入基極。并且基極-發射極保持在前方，因此來自發射極區的空穴進入基極，然后穿過耗盡區進入集電極區。在晶體管的三個部分中發現摻雜半導體。一側是發射極，另一側是集電極?；厥侵钢虚g的區域。下面詳細描述晶體管的三個組件。
?。?）發射器：
發射器的工作是為接收器提供電荷載流子。與基極相比，發射極總是正向偏置以提供大量電荷載流子。
?。?）根據：
晶體管的基極是中間的部分，在發射極和集電極之間形成兩個PN結?；鶚O-發射極結正向偏置，使發射極電路具有低電阻。由于基極-集電極結的反向偏置，集電極電路具有高電阻。
?。?）集電極：
集電極是發射極對面收集電荷的部分。在收集時，收集器總是偏向相反的方向。晶體管相當于兩個二極管，因?yàn)樗袃蓚€(gè)PN結。發射極-基極二極管或發射極二極管是發射極和基極之間結的名稱。集電極和基極之間的結稱為集電極-基極二極管或集電極二極管。

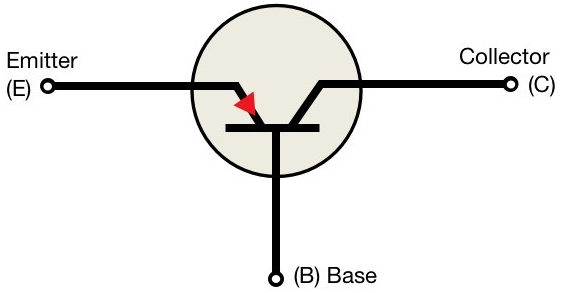

PNP晶體管的表示符號：
PNP晶體管由字母PNP表示。在下圖中，描繪了PNP晶體管的符號。在PNP晶體管中，電流從發射極流向集電極，如向內箭頭所示。
PNP晶體管的常規應用：
1.放大電路利用了它們。
2.在嵌入式項目中，晶體管用作開關，并且由于快速開關，它們也用于生成PWM信號。
3.（多晶體管配置）對電路的使用。
4.在電動機中，PNP晶體管用于控制電流。
5.在配對電路中，PNP晶體管用于同時產生有爭議的功率。
